Explicação do motor de passo com engrenagem: tipos, torque e como escolher o correto

Um motor de passo padrão já é um dispositivo extremamente útil – ele se move em incrementos precisos, mantém sua posição sem freio e não requer sensor de feedback para posicionamento básico. Mas há uma classe de aplicações em que o motor original fica aquém: cargas que precisam de mais torque do que o motor pode gerar, cargas com alta inércia que resistem à aceleração ou tarefas de posicionamento onde o ângulo de passo nativo de 1,8 graus simplesmente não é suficientemente bom. Um motor de passo com engrenagem resolve todos esses três problemas de uma vez, anexando uma caixa de engrenagens diretamente ao eixo do motor. O resultado é um atuador compacto e integrado que multiplica o torque, reduz a velocidade, melhora a resolução e controla taxas de inércia difíceis — sem alterar uma única linha de código de controle. Este guia explica como funcionam os motores de passo com engrenagens, o que os tipos de engrenagens disponíveis oferecem, como selecionar a configuração correta e onde esses motores apresentam melhor desempenho.

O que é um motor de passo com engrenagem e como funciona

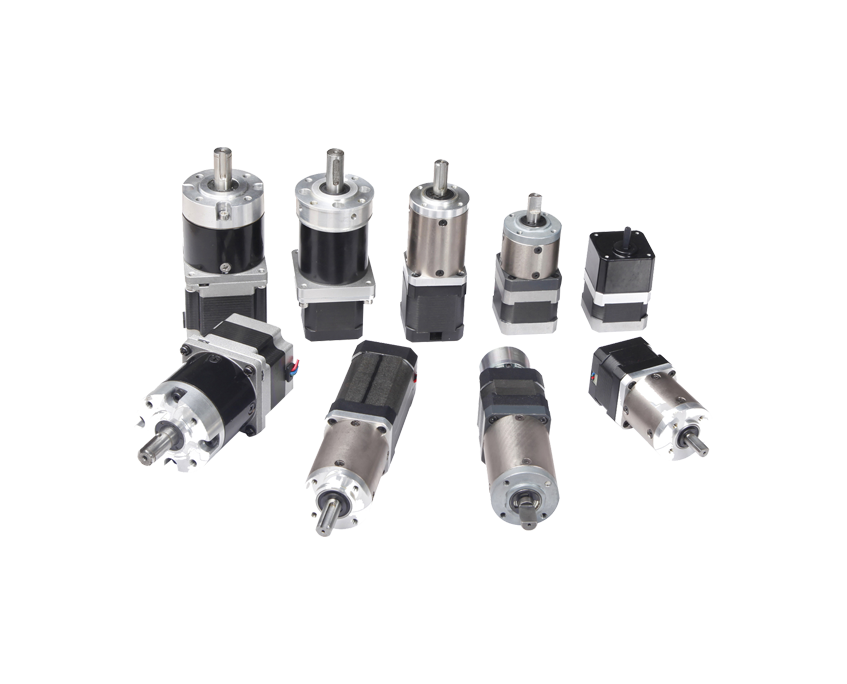

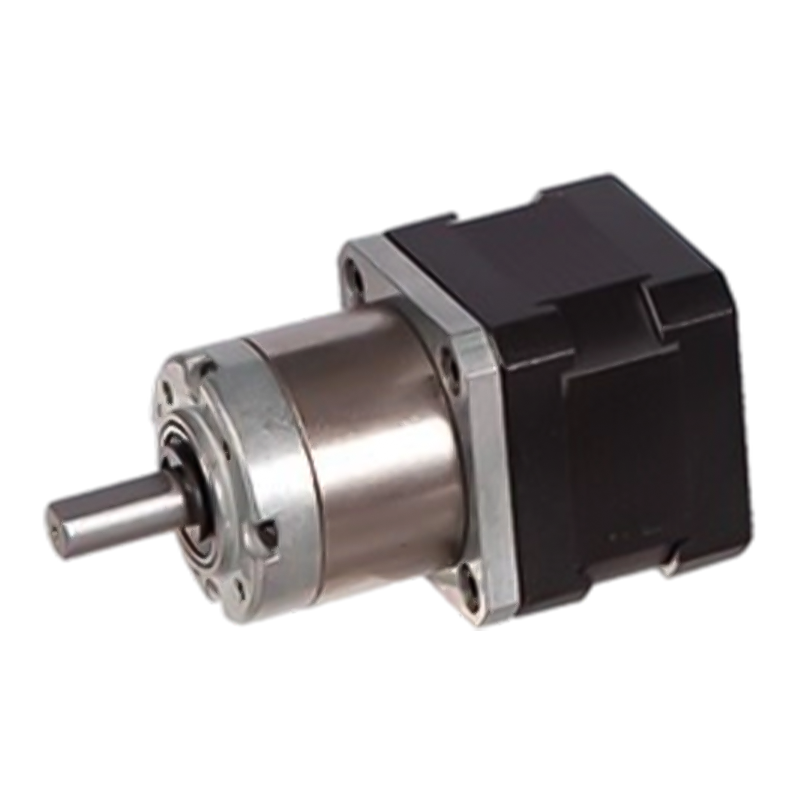

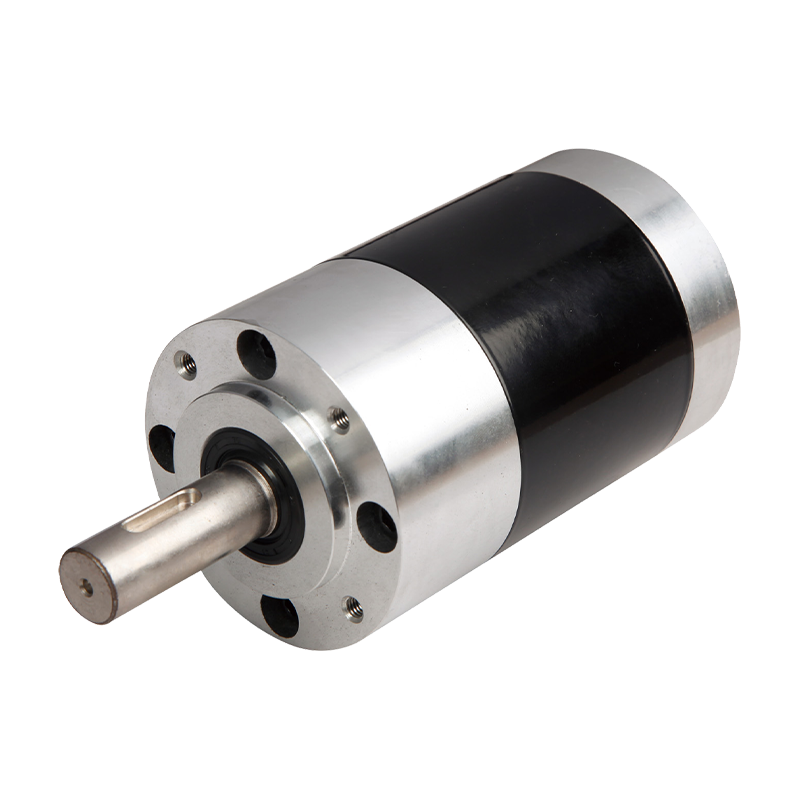

Um motor de passo engrenado é uma unidade integrada que consiste em um motor de passo - normalmente um motor de passo híbrido bipolar bifásico - combinado diretamente com uma caixa de engrenagens conectada ao seu eixo de saída. A caixa de engrenagens é projetada e alinhada na fábrica, de modo que o motor e o redutor compartilham um único flange de montagem e apresentam uma interface mecânica unificada com a máquina. O eixo do motor aciona a entrada da caixa de engrenagens; o eixo de saída da caixa de engrenagens fornece movimento à carga a uma velocidade reduzida e torque proporcionalmente aumentado.

A parte do motor de passo opera de forma idêntica a um motor de passo independente: o driver envia pulsos de passo e direção, o motor avança um passo (ou micropasso) por pulso e a posição é rastreada em malha aberta pela contagem de pulsos. A caixa de velocidades não altera este comportamento de controlo – simplesmente transforma o movimento na sua saída. Cada passo que o motor dá avança o eixo de saída em um ângulo de passo dividido pela relação de transmissão. Um motor de 1,8 graus (200 passos completos por revolução) com uma caixa de engrenagens 10:1 produz um ângulo de passo efetivo de 0,18 graus e 2.000 passos por revolução de saída. Esta multiplicação de resolução é uma das propriedades mais valiosas na prática da configuração do motor de passo com engrenagem.

A transformação de torque segue a mesma proporção. O torque de saída é igual ao torque de retenção do motor multiplicado pela relação de transmissão e pela eficiência mecânica da caixa de engrenagens. Um motor NEMA 17 com torque de retenção de 0,5 Nm e uma caixa de engrenagens 10:1 com eficiência de 90% fornece aproximadamente 4,5 Nm no eixo de saída – equivalente em produção a um motor de passo sem engrenagem muito maior e mais caro. Essa multiplicação de torque é a razão pela qual um motor de passo com engrenagem NEMA 17 ou NEMA 23 pode frequentemente substituir um motor sem engrenagem NEMA 34, economizando espaço na placa e peso na máquina.

Por que a taxa de inércia é importante e como as engrenagens a resolvem

Uma das razões mais importantes – e menos discutidas – para adicionar uma caixa de engrenagens a um motor de passo é a correspondência de inércia. Quando um motor de passo aciona uma carga, a relação entre a inércia da carga e a inércia do rotor determina quão bem o motor pode acelerar, desacelerar e parar com precisão. Se a inércia da carga for muito maior que a inércia do rotor, o motor se esforça para controlar a carga durante os movimentos dinâmicos, resultando em overshoot (mais passos dados do que comandados), undershoot (menos passos dados) ou passos perdidos – todas as formas de erro de posicionamento que anulam o propósito de usar um stepper em primeiro lugar.

Um gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

Há também um benefício de ressonância. Motores de passo não engrenados operando em baixas velocidades podem apresentar ressonância de frequência média – uma vibração e instabilidade causada pela interação entre a frequência de passo e a frequência ressonante natural do motor. Como um motor de passo com engrenagem opera seu motor interno a uma velocidade mais alta (velocidade multiplicada pela relação de transmissão) para produzir a mesma velocidade de saída, o motor opera mais ao longo de sua curva velocidade-torque, longe da zona de ressonância de baixa velocidade. Isto produz um movimento mais suave e estável no eixo de saída do que um motor sem engrenagem funcionando na mesma velocidade final.

Os três principais tipos de caixas de engrenagens para motores de passo

Nem todas as caixas de engrenagens atendem igualmente às aplicações de motores de passo. Como os motores de passo são usados ​​para posicionamento – com movimentos bidirecionais, mudanças dinâmicas de carga e requisitos precisos de parada e retenção – a caixa de engrenagens deve lidar com folga, rigidez torcional e eficiência com cuidado. Três tipos de engrenagens dominam o mercado de redutores de motores de passo: planetária, de dentes retos e sem-fim. Cada um tem um perfil de desempenho distinto.

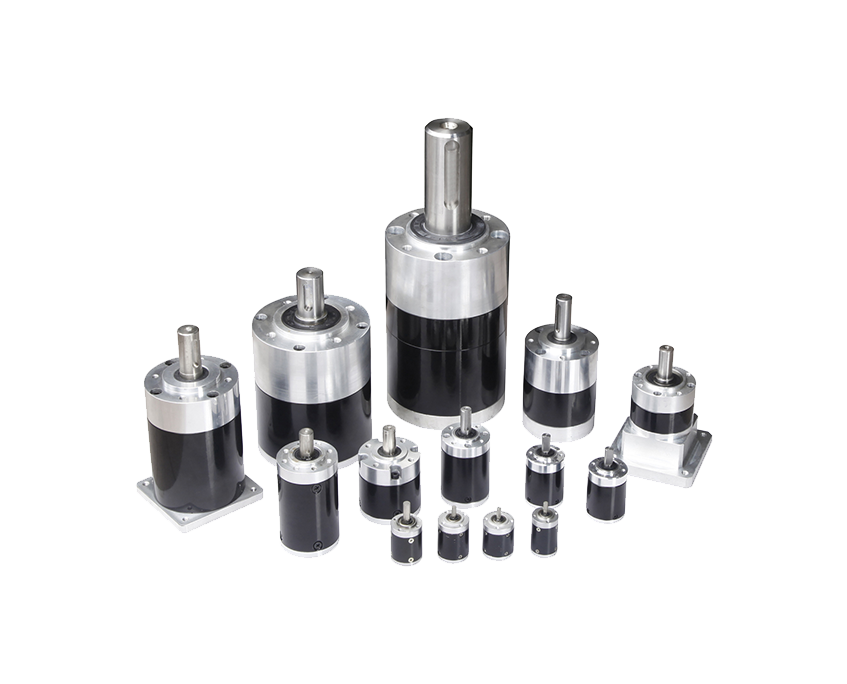

Caixas de engrenagens planetárias

As caixas de engrenagens planetárias são o tipo de redutor mais amplamente utilizado para motores de passo com engrenagens de precisão. Um estágio planetário consiste em uma engrenagem solar central acionada pelo eixo do motor, várias engrenagens planetárias que orbitam o sol enquanto se engrenam com uma coroa externa fixa e um transportador que transfere o movimento da engrenagem planetária para o eixo de saída. Como o torque é distribuído simultaneamente por vários contatos da engrenagem planetária, as caixas de engrenagens planetárias alcançam alta densidade de torque e alta rigidez torcional em um pacote coaxial compacto – o eixo de saída funciona ao longo do mesmo eixo que o eixo do motor.

Para motores NEMA 17, caixas de engrenagens planetárias de precisão estão disponíveis com folga tão baixa quanto 15 minutos de arco em classes econômicas e menos de 3 minutos de arco em classes de alta precisão. As relações de transmissão normalmente variam de 3,7:1 a 100:1 em uma unidade de estágio único, com configurações de dois estágios estendendo isso para 369:1. A eficiência por estágio é normalmente de 90 a 97%, o que significa que a multiplicação do torque está próxima da teórica e a geração de calor é modesta em comparação com alternativas de engrenagem helicoidal. Os redutores planetários para motores NEMA 23 fornecem torques de saída de até 15 Nm e além; Os motores de passo com engrenagens planetárias NEMA 34 e NEMA 42 atingem 120 Nm ou mais.

Caixas de engrenagens de dentes retos

Os redutores de engrenagem reta usam uma série de engrenagens de eixo paralelo engrenadas para obter a redução necessária. Eles são mais simples e mais baratos que as unidades planetárias e oferecem maior eficiência (geralmente 95% ou mais) porque cada engrenagem envolve contato rolante em vez de contato deslizante. Não entanto, os redutores de dentes retos são maiores em diâmetro para a mesma relação e classificação de torque, têm mais folga do que as unidades planetárias de precisão (normalmente de 1 a 3 graus) e não são coaxiais - o motor e os eixos de saída podem ser deslocados. Para aplicações sensíveis ao custo com requisitos de torque moderados, layouts de acionamento simples e sem especificação de folga apertada, os motores de passo com engrenagem reta são uma escolha econômica. Eles são comumente usados ​​em impressoras 3D, aplicações CNC leves e automação de consumo, onde alguns graus de folga não afetam significativamente a precisão do posicionamento.

Caixas de engrenagens sem-fim

Os motores de passo com engrenagem helicoidal combinam o controle preciso baseado em passos de um motor de passo com a alta relação, acionamento em ângulo reto e capacidade de travamento automático de uma caixa de engrenagens helicoidais. Proporções de 17:1 a 500:1 estão disponíveis em produtos padrão, tornando os motores de passo com engrenagem helicoidal adequados para aplicações que exigem velocidades de saída muito lentas, sem múltiplos estágios de engrenagem. A propriedade de travamento automático – onde a carga não pode retroceder o sem-fim – elimina a necessidade de um freio de retenção em muitas aplicações de eixo vertical ou de retenção de carga. As compensações são menor eficiência (40–80% dependendo da proporção), maior geração de calor em serviço contínuo e folga significativamente maior do que as unidades planetárias. Os motores de passo com engrenagem helicoidal são adequados para atuadores de portão, estágios de elevação linear, plataformas giratórias de indexação e outras aplicações onde a manutenção da posição sob carga é necessária e o ciclo de trabalho é intermitente.

Comparação de tipos de caixa de engrenagens para aplicações de motores de passo

Tamanhos de carcaça NEMA e referência de torque de saída

Os motores de passo com engrenagens são padronizados em torno dos tamanhos de carcaça NEMA, que definem as dimensões da placa frontal do motor e o padrão de furos de montagem. A designação NEMA não especifica o desempenho elétrico ou de torque – eles variam de acordo com o enrolamento e o comprimento do motor – mas define o fator de forma física, tornando simples a especificação de redutores que se adaptam aos corpos padrão do motor.

• NEMA 8 (20mm): O menor tamanho prático de passo com engrenagem. Usado em instrumentos médicos, pequenos sistemas de distribuição e robótica compacta onde o espaço é extremo e os requisitos de torque são baixos.
• NEMA 11 (28 mm): Adequado para automação de laboratório, pequenas mesas rotativas e atuadores compactos. Redutores planetários com relações de até 100:1 e folga de até 3 minutos de arco estão disponíveis neste tamanho de chassi.
• NEMA 17 (42 mm): O tamanho de estrutura de motor de passo com engrenagem mais popular em impressão 3D, CNC de mesa, robótica e automação industrial leve. As caixas de engrenagens planetárias para NEMA 17 fornecem torques de saída de até 3 Nm e relações de 3,7:1 a 369:1. O painel frontal quadrado de 42 mm é amplamente suportado por ecossistemas de design mecânico.
• NEMA 23 (57 mm): O padrão para automação industrial de serviços leves, transportadores, alimentadores e equipamentos CNC de médio porte. Os motores de passo NEMA 23 com engrenagens planetárias atingem torques de saída de até 15 Nm ou mais. Um motor de passo com engrenagem NEMA 23 a 10:1 pode muitas vezes substituir um motor sem engrenagem NEMA 34 com menor custo e menor ocupação de espaço.
• NEMA 34 (86 mm) e NEMA 42 (110 mm): Usado em roteadores CNC para serviços pesados, equipamentos de automação industrial e sistemas de posicionamento de alto torque. Os motores NEMA 34 com engrenagens planetárias atingem torques de saída de até 120 Nm; As configurações NEMA 42 estendem isso ainda mais.

Principais áreas de aplicação para motores de passo com engrenagens

A combinação de controle baseado em etapas de malha aberta, alto torque de saída, resolução eficaz e fina e embalagem integrada compacta torna os motoredutores de passo o atuador preferido em uma ampla gama de indústrias.

Automação Industrial e Robótica

Motores de passo com engrenagens são atuadores padrão em robôs cartesianos, sistemas de pórtico, indexadores rotativos e máquinas pick-and-place. O motor de passo com engrenagem planetária no tamanho NEMA 23 ou NEMA 34 fornece o torque e a resolução necessários para o posicionamento preciso do eixo sem o custo de um sistema servo. A interface passo-e-direção independente simplifica o projeto do controlador – a maioria dos CLPs e controladores de movimento pode acionar um driver de passo diretamente, sem infraestrutura de feedback adicional.

Instrumentos Médicos e Laboratoriais

Sistemas de distribuição de fluidos, bombas de seringa, estágios de amostragem de instrumentos analíticos e equipamentos de diagnóstico usam motores de passo com engrenagens compactas – geralmente NEMA 11 ou NEMA 17 com caixas de engrenagens planetárias – onde o posicionamento preciso e repetível em um pacote pequeno é fundamental. A capacidade de manter a posição sem consumo contínuo de energia é valiosa em instrumentos operados por bateria ou de baixo aquecimento, onde a energização do motor precisa ser minimizada durante períodos ociosos.

Impressão 3D e CNC de mesa

Unidades de extrusora e unidades de fuso de eixo Z em impressoras 3D geralmente usam motores de passo com engrenagem planetária NEMA 17 para multiplicar o torque disponível para empurrar o filamento ou levantar a cabeça de impressão contra a gravidade. A resolução aprimorada da relação de transmissão também permite um controle mais fino da altura da camada no fuso sem mudar para uma configuração de driver de micropasso mais alto.

Máquinas de embalagem

Transportadores de indexação, aplicadores de etiquetas, torquímetros e cabeçotes de enchimento em linhas de embalagem usam motores de passo redutores para seu posicionamento repetível e programável e sua capacidade de manter a posição entre os movimentos sem um freio de estacionamento separado. Os motores de passo com engrenagem helicoidal são usados ​​especificamente em estações verticais de enchimento e tampagem, onde a carga não deve retroceder quando o motor está desenergizado.

Operadores e atuadores de portão

Os motores de passo com engrenagem helicoidal são adequados para atuadores automatizados de portões, portas e válvulas, onde a propriedade de travamento automático mantém o mecanismo na posição sem corrente de retenção contínua do motor. A alta taxa de redução permite que um pequeno motor gere o torque necessário para mover comportas pesadas ou superar mecanismos de válvula com mola sem um corpo de motor superdimensionado.

Como selecionar o motor de passo com engrenagem correta

Selecionar corretamente um motor de passo com engrenagem requer trabalhar com vários parâmetros interdependentes em uma ordem específica. Ignorar etapas – principalmente a verificação de inércia e a avaliação do ciclo de trabalho térmico – leva a um motor que funciona na bancada, mas falha em serviço.

Defina primeiro o perfil de carga e movimento

Antes de consultar qualquer folha de dados do motor, estabeleça os requisitos da aplicação: torque de saída necessário (incluindo um fator de serviço para picos de carga e aceleração), velocidade de saída necessária em RPM, perfil de movimento (tempo de aceleração, deslocamento, tempo de desaceleração) e ciclo de trabalho (porcentagem de tempo em que o motor está em movimento ativo versus retenção ou desenergizado). Esses parâmetros determinam cada decisão de seleção posterior. O torque de saída e a velocidade juntos definem o requisito de potência mecânica; o ciclo de trabalho determina se as classificações térmicas se tornam restrições vinculativas.

Escolha a relação de transmissão e o tamanho do motor juntos

A relação de transmissão deve ser selecionada para colocar a velocidade operacional do motor na parte superior de sua faixa de velocidade utilizável – normalmente 200 a 600 RPM para a maioria dos motores de passo híbridos – onde a curva torque-velocidade ainda é razoavelmente plana. Operar o motor em velocidades muito baixas (abaixo de 100 RPM sem engrenagem) o coloca na zona propensa à ressonância e proporciona um movimento menos estável do que operá-lo mais rápido em uma caixa de câmbio. Uma vez determinada a velocidade alvo do motor, a relação é simplesmente a velocidade do motor dividida pela velocidade de saída necessária. Verifique se o torque de saída resultante (torque de retenção do motor × relação de engrenagem × eficiência) atende aos requisitos de carga, incluindo o fator de serviço. Caso contrário, aumente o tamanho da carcaça do motor ou aumente a relação.

Verifique a relação de inércia carga-rotor

Calcule a inércia da carga (incluindo o eixo de saída da caixa de engrenagens, acoplamento e todos os componentes mecânicos entre a saída da caixa de engrenagens e a carga final) e divida pela inércia do rotor do motor selecionado. A inércia da carga refletida (inércia da carga dividida pela relação de transmissão ao quadrado) é o que importa para o motor. Procure manter a relação de inércia refletida/inércia do rotor abaixo de 10:1 para um desempenho dinâmico estável. Se a relação exceder esta, aumente a relação de transmissão ou selecione um motor com maior inércia do rotor. Motoredutores de passo de malha fechada com feedback de encoder podem tolerar taxas de inércia mais altas do que sistemas de malha aberta, porque o controlador pode detectar e corrigir etapas perdidas.

Avalie a reação contra os requisitos do aplicativo

A folga é a folga angular no eixo de saída quando o motor inverte a direção - o eixo de saída não se move até que a folga da malha da engrenagem seja preenchida. Em aplicações onde a carga sempre se move em uma direção (bombas de distribuição, transportadores unidirecionais), a folga não tem efeito prático. Em aplicações de posicionamento bidirecional, a folga limita diretamente a precisão do posicionamento repetível. As caixas de engrenagens planetárias econômicas oferecem folga em torno de 50 minutos de arco; graus planetários de precisão reduzem isso para 15 minutos de arco; graus de alta precisão atingem 3 minutos de arco ou menos. Especifique o grau de folga mais reduzido que a aplicação realmente exige – e não o mais restrito disponível – porque as caixas de engrenagens de alta precisão têm um custo adicional significativo.

Confirme a interface mecânica da caixa de engrenagens

Verifique se o diâmetro do eixo de saída da caixa de engrenagens selecionado, a especificação do rasgo de chaveta, a carga radial máxima permitida e a carga axial máxima permitida são compatíveis com o acoplamento ou componente acionado. As caixas de engrenagens para motores de passo definiram classificações de carga radial e axial permitidas que, se excedidas, aceleram o desgaste dos rolamentos e reduzem a vida útil da caixa de engrenagens. Se a aplicação impor cargas radiais (radiais) significativas, como um pinhão ou polia montada diretamente no eixo de saída sem suporte adicional, certifique-se de que a classificação do rolamento da caixa de engrenagens acomoda a carga na velocidade de operação.
