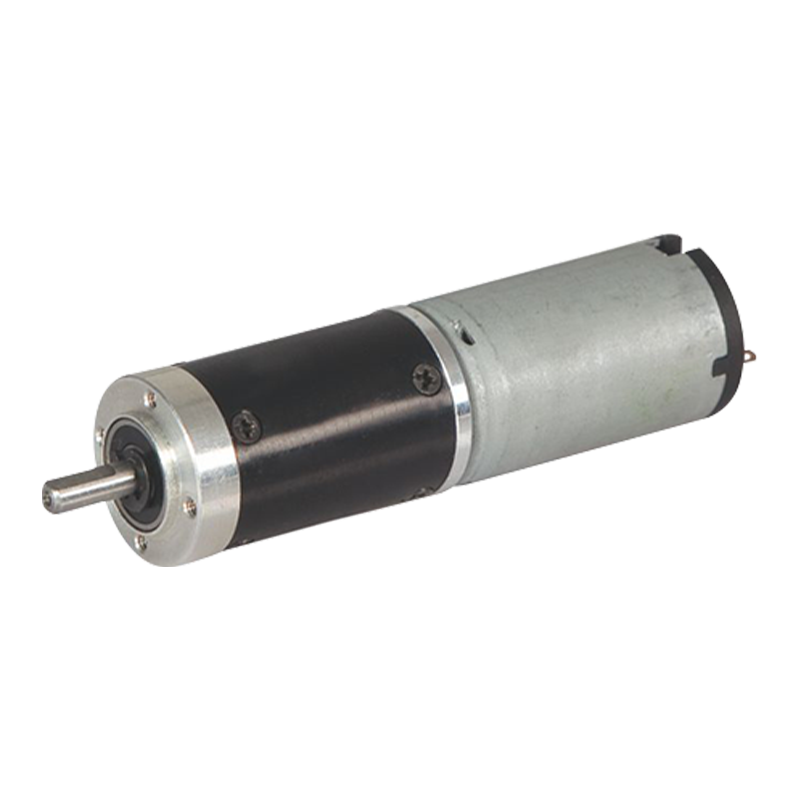

22JN10K/22ZY38 22mm 0.1-1N.m Motor de engrenagem planetária escovado DC de ímã permanente

22JN10K/22ZY38 22mm 0.1-1N.m Motor de engrenagem planetária escovado DC de ímã permanente

O anel de engrenagem interno do motor de engrenagem planetária DC de ímã permanente 22JN10K / 22ZY38 é feito de material metálico, com um diâmetro externo de 22 mm. Ele suporta tensões duplas de 12 V e 24 V, tem uma velocidade sem carga de 3.000 a 6.000 rpm e é adequado para vários cenários.
Este produto combina as características de acionamento simples dos motores CC com escovas com a alta capacidade de amplificação de torque dos sistemas de engrenagens planetárias. Seus principais recursos de desempenho incluem alto torque de partida, baixo custo, fácil controle e forte flexibilidade de manutenção.

  • 22JN10K/22ZY38 22mm 0.1-1N.m Motor de engrenagem planetária escovado DC de ímã permanente

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

caixa de engrenagens planetária de 22mm OD,

Faixa de carga permitida: 0,1N.m~1,0

Motor de engrenagem planetária PM DC (material da engrenagem anelar: metal em pó)

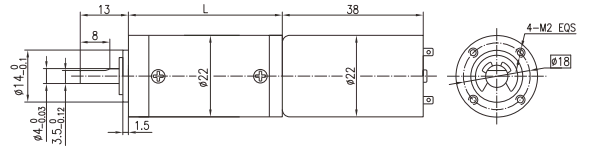

Dimensões

O diâmetro do eixo de saída da caixa de engrenagens pode ser feito Φ6, o comprimento do eixo pode ser feito 20.

Dados Técnicos do Motor

Tipo

Umvaliado

tensão

CCV

Sem carga

Velocidade

rpm

Sem carga

Atual

mA

Umvaliado

Velocidade

rpm

Umvaliado

Torque

mN.m

Saída

poder

W

Umvaliado

atual

mA

Tenda

Torque

mN.m

Tenda

atual

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Dados Técnicos do Motorredutor

Configurar 22ZY38B-1230 (Motor CC 22ZY38B-1230)

Taxa de redução

4

4.75

16

19

22

64

76

90

107

256

304

Número de trens de engrenagens

1

1

2

2

2

3

3

3

3

4

4

Comprimento(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidade sem carga       r/min

750

632

188

158

136

47

39

33

28

12

10

Velocidade nominal          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Torque nominal          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Máx. carga permitida em pouco tempo

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configurar 22ZY38B-1260 (Motor CC 22ZY38B-1260)

Taxa de redução

4

4.75

16

19

22

64

76

90

107

256

304

Número de trens de engrenagens

1

1

2

2

2

3

3

3

3

4

4

Comprimento(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidade sem carga      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Velocidade nominal         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Torque nominal         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Máx. carga permitida em pouco tempo

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

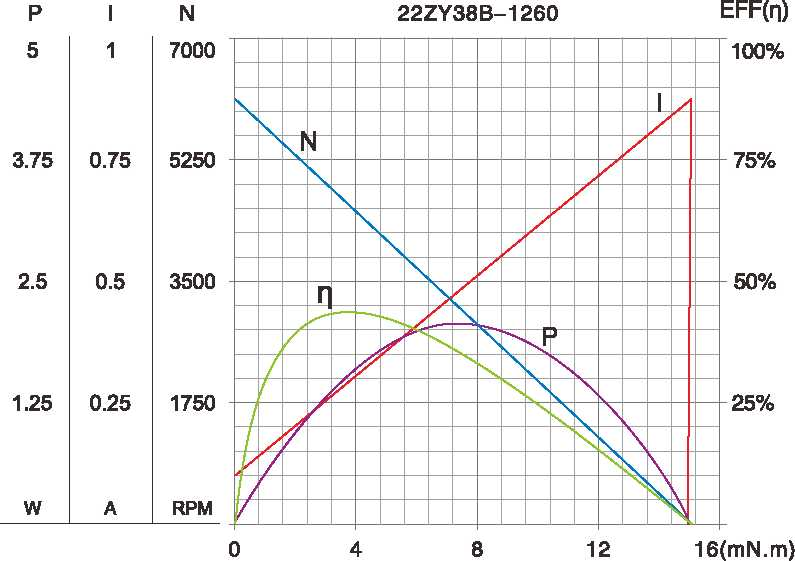

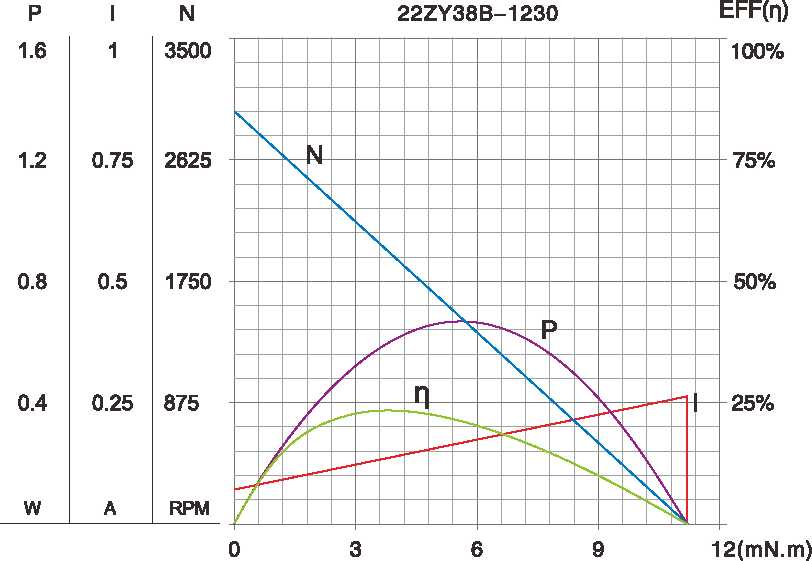

Figura característica do motor

A-1

Os parâmetros técnicos estão sujeitos a alterações sem aviso prévio.*
