Página inicial / Produto / Motor de engrenagem DC escovado / Motor de engrenagem planetária DC escovado / 22JXF3K/22ZY38 22mm 0,03-0,3N.m Motor de engrenagem planetária escovado DC de ímã permanente

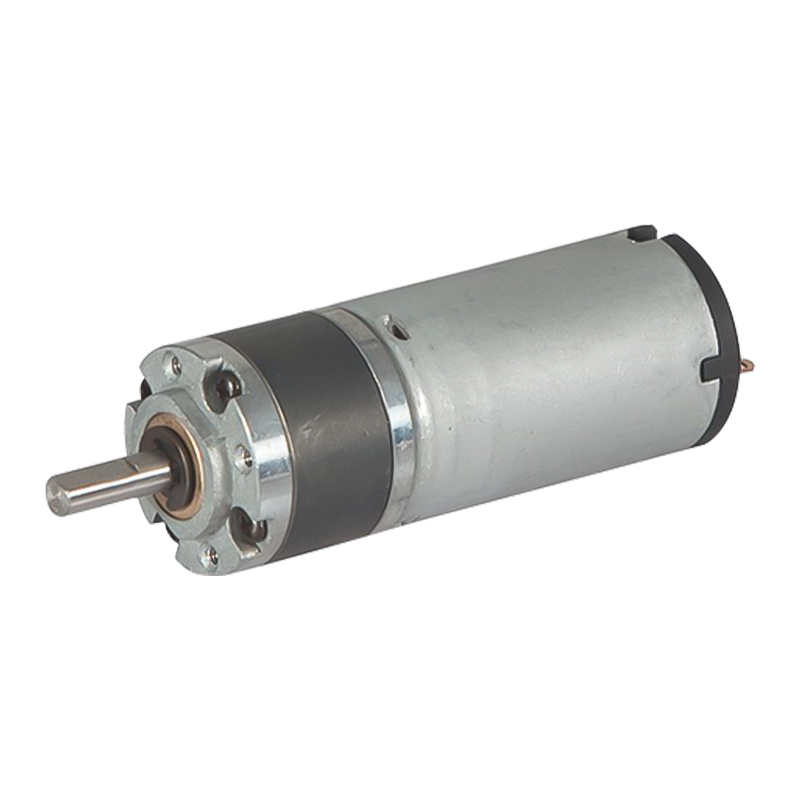

22JXF3K/22ZY38 22mm 0,03-0,3N.m Motor de engrenagem planetária escovado DC de ímã permanente

22JXF3K/22ZY38 22mm 0,03-0,3N.m Motor de engrenagem planetária escovado DC de ímã permanente

O anel de engrenagem interno do motorredutor planetário DC de ímã permanente 22JXF3K / 22ZY38 é feito de metal, com um diâmetro externo de 22 mm. Ele suporta tensões duplas de 12 V e 24 V e tem uma velocidade sem carga de 3.000 a 6.000 rpm, o que o torna adequado para diversas aplicações. Este produto apresenta alto torque de partida e capacidade de sobrecarga instantânea. As escovas entram em contato direto com o comutador, fornecendo 2 a 3 vezes o torque nominal na partida, tornando-o ideal para cenários que exigem partidas e paradas frequentes ou aumentos repentinos de carga (como ferramentas elétricas e acionamentos de portas de persianas). Além disso, o torque de saída é ainda mais amplificado através da taxa de redução, atendendo às demandas de cargas pesadas (como controle de válvula industrial).

  • 22JXF3K/22ZY38 22mm 0,03-0,3N.m Motor de engrenagem planetária escovado DC de ímã permanente

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

caixa de engrenagens planetária de 22mm OD,

Faixa de carga permitida: 0,03N.m~0,3N.m

Motor de engrenagem planetária PM DC (material da engrenagem anelar: metal em pó)

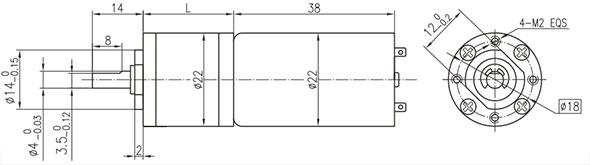

Dimensões

Dados Técnicos do Motor

Tipo

Umvaliado

Tensão

CCV

Sem carga

Velocidade

rpm

Sem carga

atual

mA

Umvaliado

Velocidade

rpm

Umvaliado

torque

Nm

Saída

Poder

W

Umvaliado

atual

mA

Tenda

torque

mN.m

Tenda

Atual

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Dados Técnicos do Motorredutor

Configuração do motor CC 22ZY38B-1230 (Motor CC 22ZY38B-1230)

Taxa de redução

4

4.75

16

19

22

64

76

90

107

256

304

Número de trens de engrenagens

1

1

2

2

2

3

3

3

3

4

4

Comprimento(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidade sem carga r/min

750

632

188

158

136

47

39

33

28

12

10

Velocidade nominal r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Torque nominal N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Máx. carga admissível em pouco tempo, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Configuração do motor CC 22ZY38B-1260 (Motor CC 22ZY38B-1260)

Taxa de redução

4

4.75

16

19

22

64

76

90

107

256

304

Número de trens de engrenagens

1

1

2

2

2

3

3

3

3

4

4

Comprimento(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Velocidade sem carga r/min

1500

1263

375

316

273

94

79

67

56

23

20

Velocidade nominal r/min

1250

1035

313

263

227

78

66

56

47

20

16

Torque nominal N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Máx. carga admissível em pouco tempo N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

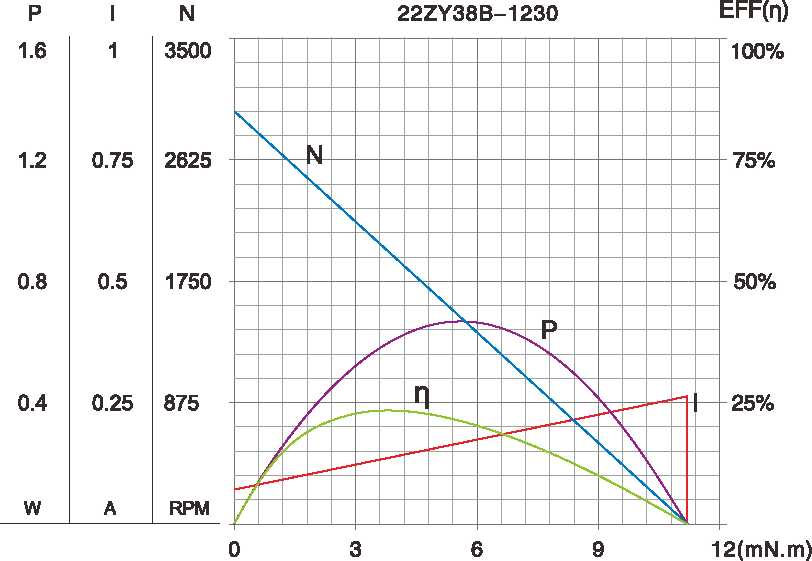

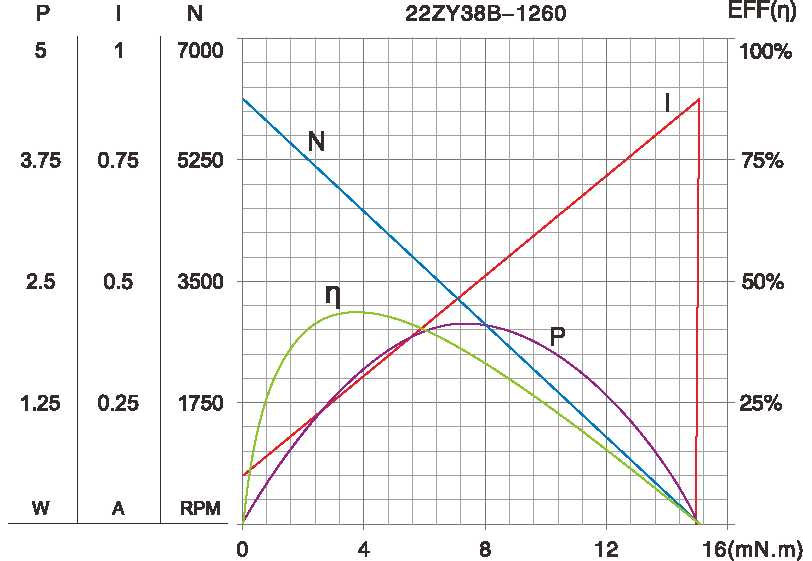

Figura característica do motor

A-2

Os parâmetros técnicos estão sujeitos a alterações sem aviso prévio.*
