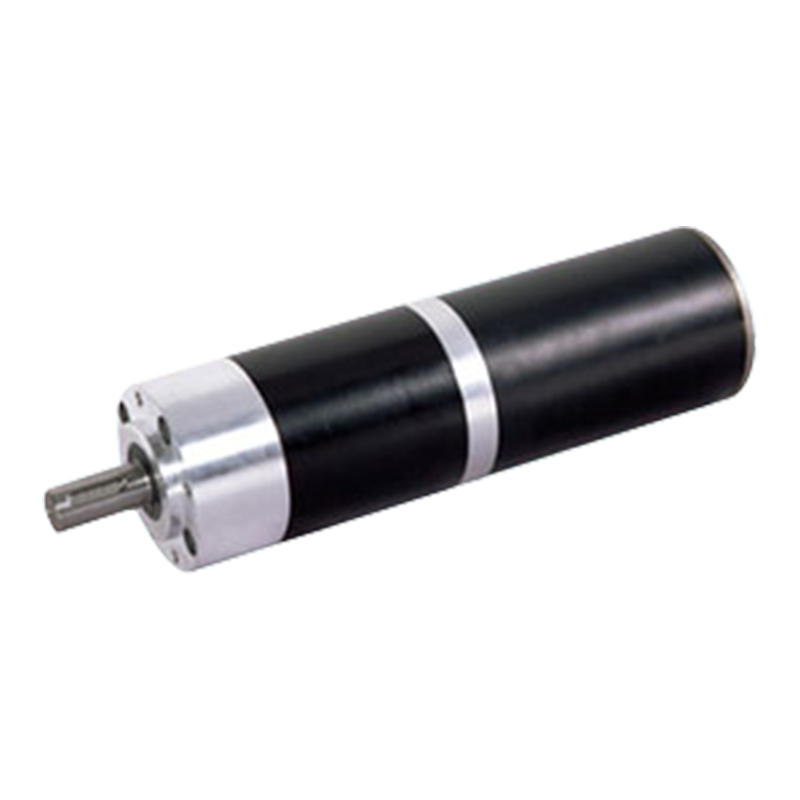

82JX1200K/80ZY125 82mm 120N.m Motor de engrenagem planetária escovado DC de ímã permanente

82JX1200K/80ZY125 82mm 120N.m Motor de engrenagem planetária escovado DC de ímã permanente

O motorredutor planetário DC de ímã permanente foi projetado com compatibilidade de dupla tensão 12V / 24V para se adaptar a diferentes cenários de consumo de energia. A velocidade sem carga de 2.000-3.500 rpm e a relação de transmissão de 6-71 podem ajustar com precisão o torque de saída (até 120N.m) e a velocidade para atender aos requisitos de energia de instrumentos de precisão a equipamentos pesados. A combinação de inércia do motor de 274-440 kg·cm² e torque máximo de 4,4N.m garante a resistência ao impacto de cargas repentinas enquanto responde rapidamente com baixa inércia (partida e parada <3ms). O consumo de energia sem carga de corrente estática de 22-30mA destaca a alta eficiência do sistema eletromagnético.

O sistema de redução adota uma estrutura de engrenagem planetária metálica com malha multidente e realiza uma operação de baixo ruído por meio de um design de compartilhamento de carga, garantindo a durabilidade da caixa de engrenagens em ambientes agressivos, como poeira e umidade. A combinação de chassi metálico compacto (comprimento 24 mm) e densidade de torque de 120 N.m permite equilibrar os requisitos conflitantes de alta potência e integração de sistemas em cenários com espaço limitado, como linhas de produção automatizadas e equipamentos médicos.

O sistema geral de parâmetros aponta para padrões duplos de confiabilidade de nível industrial e precisão de controle dinâmico. É particularmente adequado para cenários de servoacionamento que exigem partida e parada rápidas, alta densidade de torque e tolerância ambiental, como unidades de potência principais em juntas de robôs, mesas giratórias de precisão e outros campos.

  • 82JX1200K/80ZY125 82mm 120N.m Motor de engrenagem planetária escovado DC de ímã permanente
Download Consulta de produto
PRÉV：92JX4500K/80ZY125 92mm 1100-1500rpm 450N.m Motor de engrenagem planetária escovado de ímã permanente DC
PRÓXIMO：82JX1200K/80ZY115 82mm 2000-3000rpm 120N.m Motor de engrenagem planetária escovado de ímã permanente DC

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

redutor planetário de 82mm OD,

Faixa de carga permitida: 120N.m

Motor de engrenagem planetária PM DC (material da engrenagem anelar: metal)

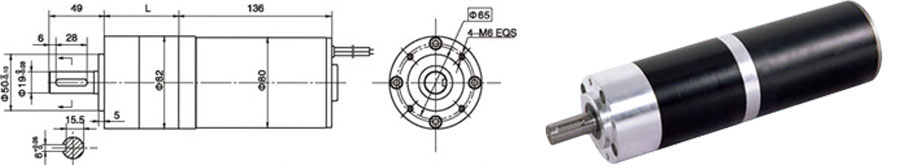

Dimensões

Dados Técnicos do Motor

Tipo

Tensão nominal VCC

Velocidade sem carga r/min

Corrente sem carga mA

Velocidade nominal r/min

Torque nominalN.m

Potência de saída W

Corrente nominal mA

Torque de parada mN.m

Corrente de parada A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Dados Técnicos do Motorredutor

Configuração do motor CC 80ZY125-2420 (Motor CC 80ZY125-2420)

Taxa de redução

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Número de trens de engrenagens

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Comprimento(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Velocidade sem carga r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Velocidade nominal r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Torque nominal N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Máx. carga admissível em pouco tempo N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Configuração do motor CC 80ZY125-2435 (Motor CC 80ZY125-2435)

Taxa de redução

4

7

14

19

25

32

50

64

71

90

116

152

195

Número de trens de engrenagens

1

1

2

2

2

2

3

3

3

3

3

3

3

Comprimento(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Velocidade sem carga r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Velocidade nominal r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Torque nominal N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Máx. carga admissível em pouco tempo N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

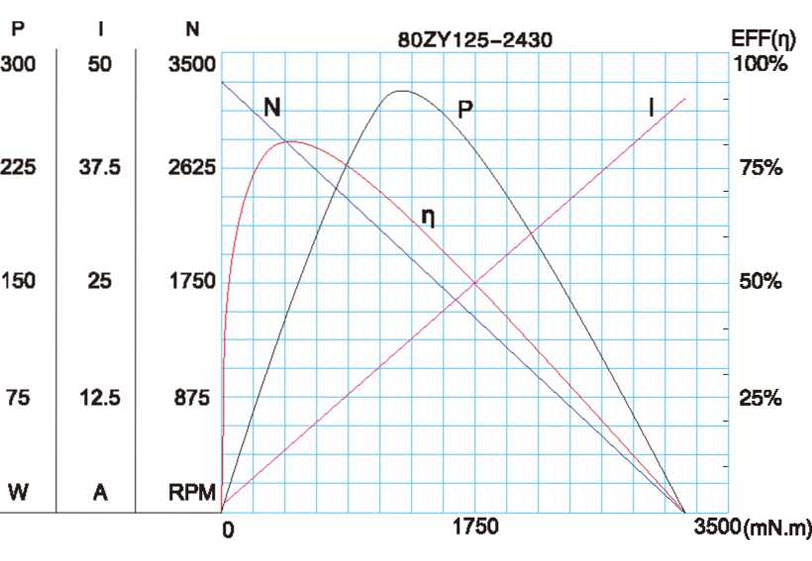

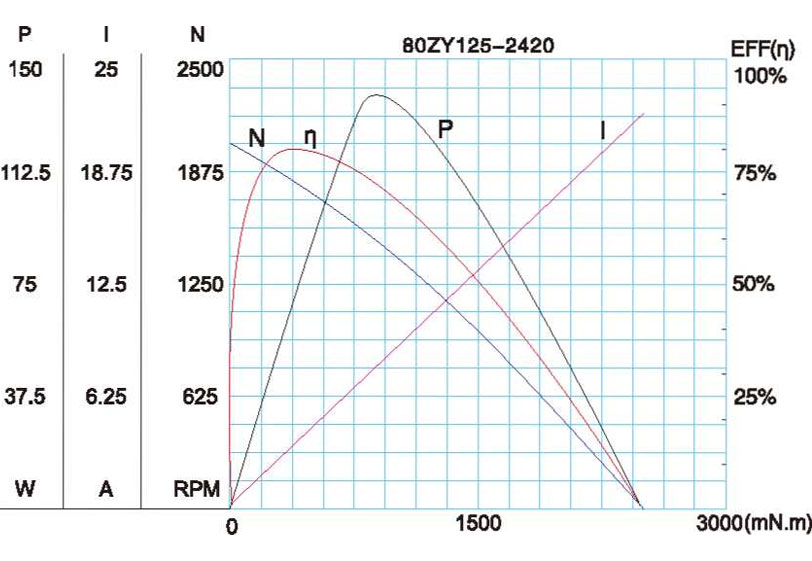

Figura característica do motor

A-34

Os parâmetros técnicos estão sujeitos a alterações sem aviso prévio.*
