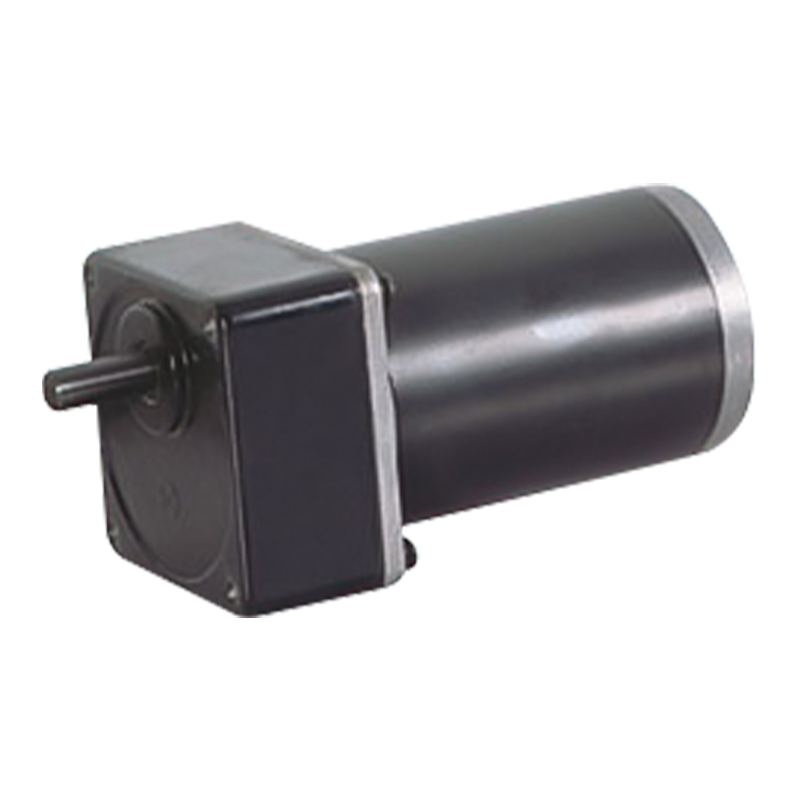

80JB100K/80ZY115 PWM 10N.m Motor de engrenagem de dentes retos escovados DC de ímã permanente

80JB100K/80ZY115 PWM 10N.m Motor de engrenagem de dentes retos escovados DC de ímã permanente

A 80JB100K/80ZY115 é uma caixa de engrenagens planetárias de 80 mm de alto desempenho projetada para uma ampla gama de aplicações que exigem controle preciso de torque. Com carga permitida de 10N.m, a caixa de câmbio oferece eficiência e durabilidade de transmissão.
A velocidade pode ser controlada diretamente ajustando a tensão de entrada, e a regulação da velocidade é simples (como regulação de tensão PWM), sem algoritmos de controle complexos e é adequada para requisitos de regulação de velocidade de baixo custo. Combinado com sensor de posição e sistema de controle adequados, o motor de engrenagem paralela escovado pode obter um controle de posição mais preciso. No elo de posicionamento da linha de produção automatizada, as peças mecânicas podem ser posicionadas com precisão na posição especificada, melhorando o grau de automação e precisão da produção.

  • 80JB100K/80ZY115 PWM 10N.m Motor de engrenagem de dentes retos escovados DC de ímã permanente
Download Consulta de produto
PRÉV：90JB200K/80ZY115 2000-3000rpm 20N.m Motor de engrenagem de dentes retos escovados DC de ímã permanente
PRÓXIMO：80JB100K/80ZY100 2000-3000rpm 10N.m Motor de engrenagem de dentes retos escovados DC de ímã permanente

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Flange de carga permitida: 10N.m

Motor de engrenagem de dentes retos PM DC

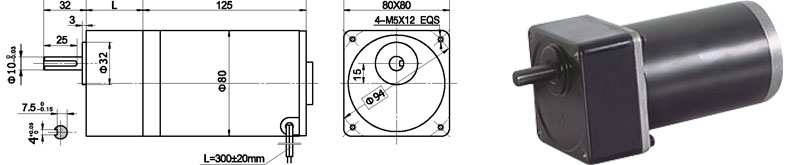

Dimensões

Caixa de engrenagens integrada de 80 mm, com torque nominal de até 10,0 N.m, engrenagens em liga de aço de construção, todas equipadas com rolamentos de esferas.

Dados Técnicos do Motor

TIPO

Tensão nominal VCC

Velocidade sem carga r/min

Corrente sem carga A

Velocidade nominal r/min

Torque nominal N.m

Potência de saída W

Corrente nominal A

Torque de parada N.m

Corrente de parada A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Dados Técnicos do Motorredutor

Configuração do motor CC 80ZY115-2420 (Motor CC 80ZY115-2420)

Taxa de redução

3

5

7.5

10

12.5

15

25

30

50

Número de trens de engrenagens

2

2

2

2

2

2

3

3

3

Comprimento(L) mm

32

32

32

32

32

32

43

43

43

Velocidade sem carga rpm

667

400

267

200

160

133

80

67

40

Velocidade nominal rpm

567

340

227

170

136

113

68

57

34

Torque nominal Nm

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Máx. carga admissível em pouco tempo Nm

15

15

15

15

15

15

30

30

30

Sentido de rotação

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Configuração do motor CC 80ZY115-2430 (Motor CC 80ZY115-2430)

Taxa de redução

3

5

7.5

10

12.5

15

25

30

50

Número de trens de engrenagens

2

2

2

2

2

2

3

3

3

Comprimento(L) mm

32

32

32

32

32

32

43

43

43

Velocidade sem carga rpm

1000

600

400

300

240

200

120

100

60

Velocidade nominal rpm

800

520

347

260

208

173

104

87

52

Torque nominal Nm

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Máx. carga admissível em pouco tempo Nm

15

15

15

15

15

15

30

30

30

Sentido de rotação

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

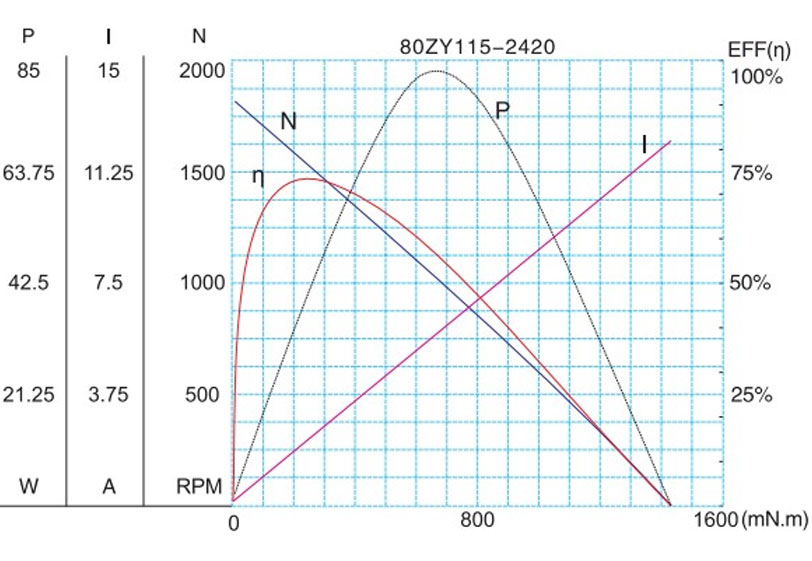

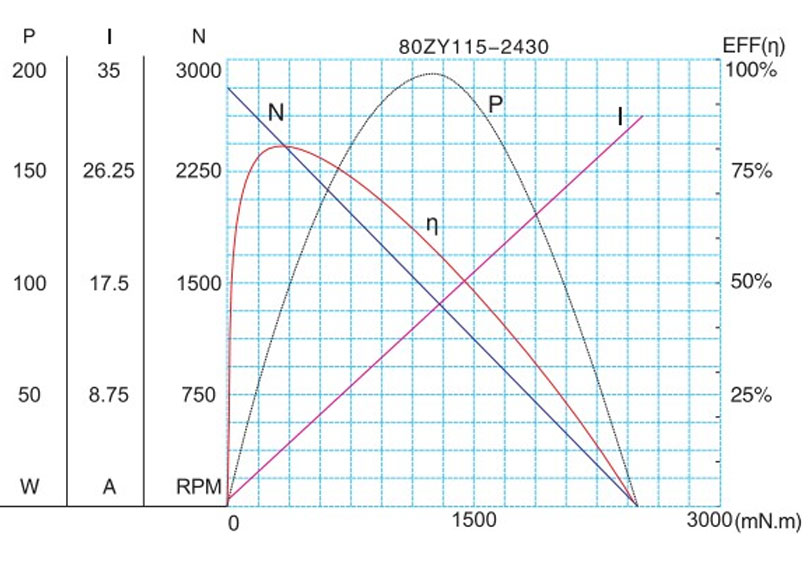

Figura característica do motor

F-13

Os parâmetros técnicos estão sujeitos a alterações sem aviso prévio.*
