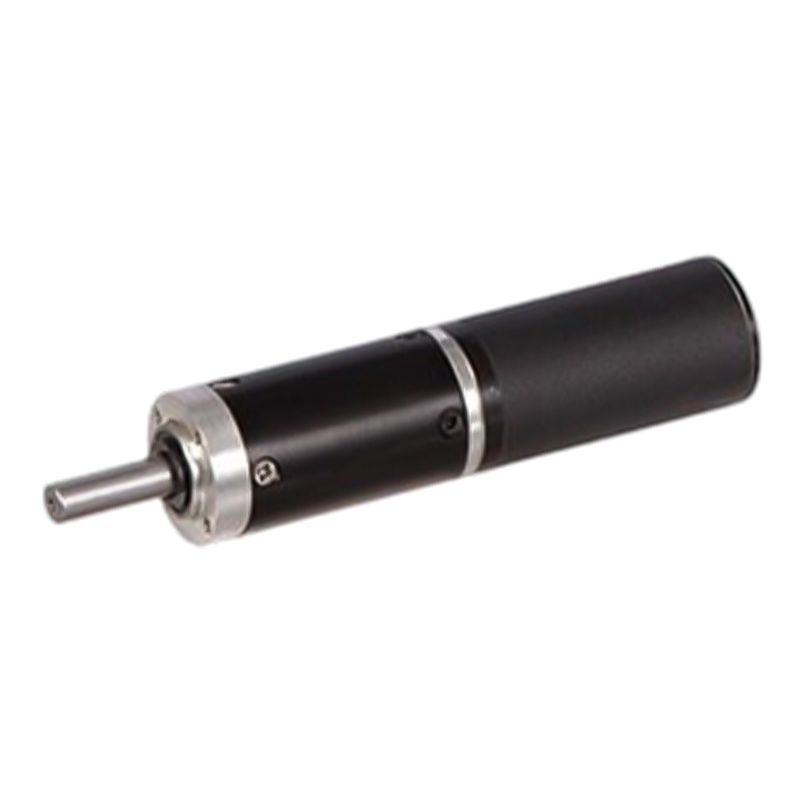

22JX10K/22ZWN45 22mm motor de engrenagem planetária DC sem escova de 7000 RPM

22JX10K/22ZWN45 22mm motor de engrenagem planetária DC sem escova de 7000 RPM

O motorredutor planetário DC sem escovas 22JX10K/22ZWN45 usa um anel interno de metal com diâmetro externo de 22 mm, permitindo uma faixa de torque de 0,05N.m~0,5N.m e uma velocidade sem carga de 7.000 RPM.
Através da engrenagem de vários estágios, uma alta taxa de desaceleração pode ser alcançada em um pequeno volume (como até 9.000:1 em quatro estágios), e o torque de saída é grande e distribuído uniformemente, o que é adequado para cenários com espaço limitado, como juntas de robôs e equipamentos de automação. O rotor do motor sem escova utiliza ímãs permanentes, que são mais finos e leves, e combinados com o layout compacto das engrenagens planetárias, a estrutura geral é menor.

  • 22JX10K/22ZWN45 22mm motor de engrenagem planetária DC sem escova de 7000 RPM
Download Consulta de produto
PRÉV：22JX10K/22ZWN70 22mm 0.1N.m~1.0N.m Motor de engrenagem planetária DC sem escova
PRÓXIMO：Nenhum próximo artigo

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

caixa de engrenagens planetária de 22mm OD,

Faixa de carga permitida: 0,05N.m~0,5N.m

Motor de engrenagem planetária BLDC (material da engrenagem anelar: metal)

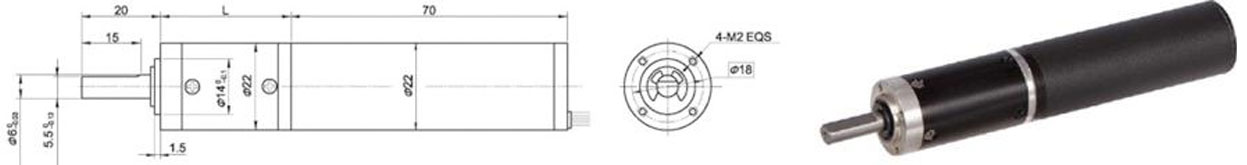

Dimensões

Motor DC sem escova trifásico de 10 polos, com driver externo

Dados técnicos do motor sem escova

TIPO

Número de pólos

Número de fases

Tensão VCC

Velocidade sem carga r/min

Velocidade r/min

Torque mN.m

Potência W

Torque mN.m

Corrente A

Resistência linha a linha em ohms

Indutância linha a linha mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Dados técnicos do motor de engrenagem sem escova

Configuração 22ZWN45-2470 Motor BLDC (Motor 22ZWN45-2470 BLDC)

Taxa de redução

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Número de trens de engrenagens

1

1

2

2

2

3

3

3

3

4

4

4

Comprimento (L) milímetros

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Velocidade sem carga rpm

1887

1351

500

368

259

137

99

70

50

37

27

19

Velocidade nominal rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Torque nominal N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Máx. carga admissível em pouco tempo N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
