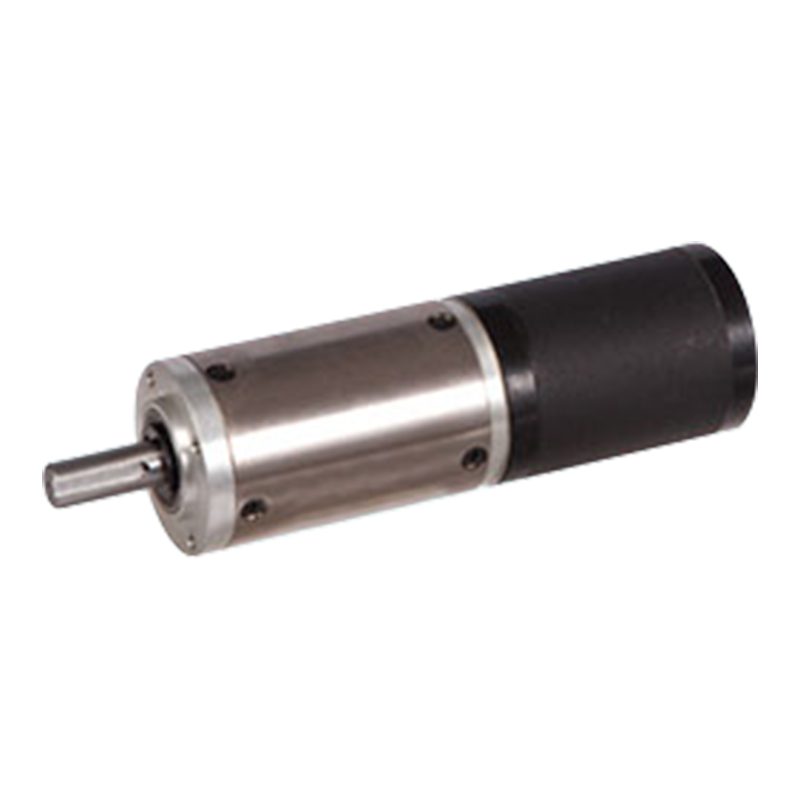

42JXGT200K/42ZWN60 42mm 12v/24v Motor de engrenagem planetária DC sem escova

42JXGT200K/42ZWN60 42mm 12v/24v Motor de engrenagem planetária DC sem escova

A 42JXGT200K/42ZWN60 é uma unidade de potência compacta com diâmetro externo de 42 mm, adequada para ambientes de dupla tensão de 12v/24v, usando um design de anel interno de metal.
Na transmissão de engrenagens, o engrenamento entre a roda planetária e a roda solar e o anel dentado é relativamente suave, e a tecnologia de processamento de engrenagens de alta precisão pode efetivamente reduzir o ruído da transmissão, e o ruído durante a operação geralmente pode ser controlado abaixo de 40-60 decibéis. A estrutura de transmissão da engrenagem planetária é compacta, a engrenagem é feita de liga de aço de alta resistência, após têmpera, retificação e outros processos, com alta resistência e resistência ao desgaste, pode suportar grandes cargas de impacto, longa vida útil.

  • 42JXGT200K/42ZWN60 42mm 12v/24v Motor de engrenagem planetária DC sem escova

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

caixa de engrenagens planetária de 42mm OD,

Faixa de carga permitida: 2N.m~20N.m

Motor de engrenagem planetária BLDC (material da engrenagem anelar: metal)

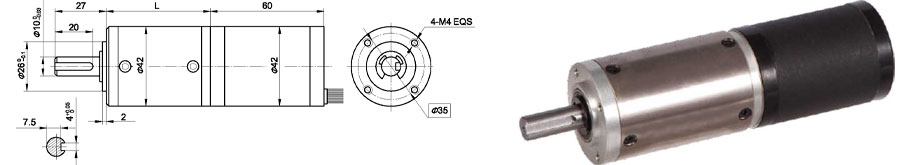

Dimensões

Dados técnicos do motor sem escova

TIPO

Número de pólos

Número de fase

Tensão nominal VCC

Velocidade sem carga r/min

Velocidade nominal r/min

Torque nominal mN.m

Potência nominal W

Reak Torque mN.m

Corrente de pico A

Ohms de resistência linha a linha

Indutância linha a linha mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Dados técnicos do motor de engrenagem sem escova

Configuração 42ZWN60-2430 Motor DC sem escova (Motor BLDC 42ZWN60-2430)

Taxa de redução

65

83

83

247

247

403

515

944

Número de trens de engrenagens

3

3

3

4

4

4

4

5

Comprimento (L) milímetros

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Velocidade sem carga rpm

46

36

36

12

12

7.4

5.8

3.2

Velocidade nominal rAnin

32

25

25

9

9

5.2

4.1

2.2

Torque nominal N.m

2.4

3

3

8

8

13

17

20

Máx. carga admissível em pouco tempo N.m

50

50

50

60

60

60

60

60

Diagrama de Fio

Você

V

W

Vcc

Ha

Hb

Ele

GND

Vermelho

Marrom

Preto

Azul

Amarelo

Marrom

Vermelho

Verde

22AWG UL1007

26AWG UL1007
