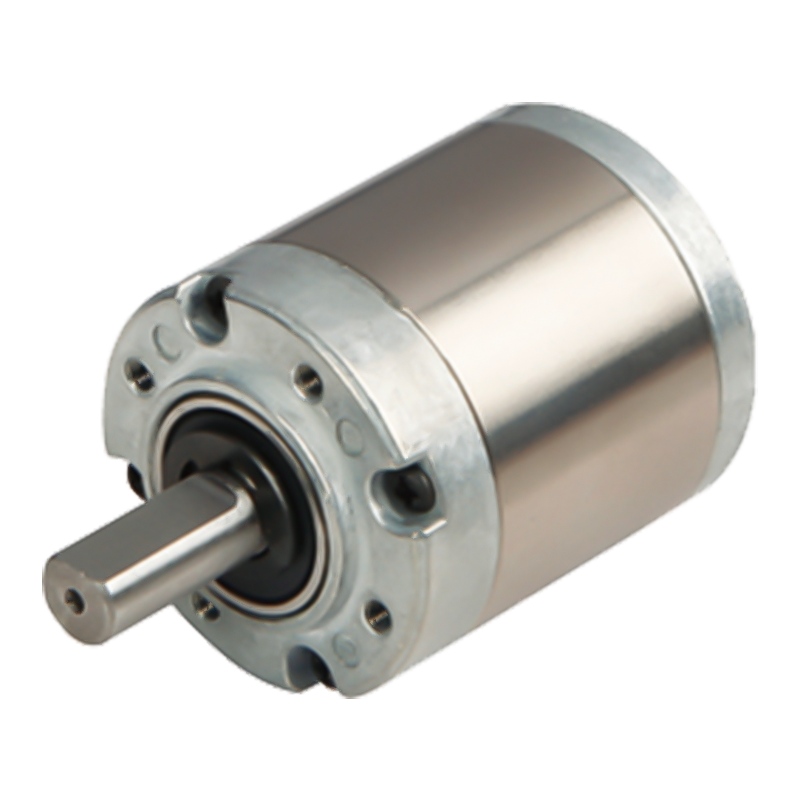

Caixa de engrenagens planetária 32JX30K 32mm 0,3-3N.m

Caixa de engrenagens planetária 32JX30K 32mm 0,3-3N.m

32JX30K é um redutor planetário com diâmetro externo de 32 mm, permitindo uma faixa de torque de 0,3 N.m ~ 3,0 N.m, uma eficiência de transmissão de primeiro estágio de 90% e uma temperatura operacional de -10 ℃ ~ 80 ℃.
A caixa de engrenagens planetárias é acionada pelo trem de engrenagens planetárias de engrenamento interno e a perda de atrito de engrenamento entre as engrenagens é pequena. Ao mesmo tempo, a roda planetária é distribuída uniformemente ao redor da roda solar e a carga é distribuída uniformemente, de modo que a capacidade de carga da engrenagem seja totalmente utilizada e a eficiência da transmissão seja geralmente de até 90% -97%. Ao alterar a combinação do número de dentes da roda solar, da roda planetária e da coroa dentada, uma variedade de relações de transmissão diferentes pode ser alcançada. A relação de transmissão da caixa de engrenagens planetárias de estágio único é geralmente entre 3-10, e quando a caixa de engrenagens planetárias de vários estágios é usada em série, a relação de transmissão pode chegar a dezenas ou até centenas, o que pode atender aos requisitos de diferentes equipamentos para a relação de transmissão.

  • Caixa de engrenagens planetária 32JX30K 32mm 0,3-3N.m
Download Consulta de produto
PRÉV：Caixa de engrenagens planetária 36JX30K 36mm 0,3-3N.m
PRÓXIMO：Nenhum próximo artigo

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias de 32 mm 32JX30K

caixa de engrenagens planetária de 32mm,

Faixa de carga permitida: 0,3N.m〜3,0N.m

Caixa de engrenagens planetária

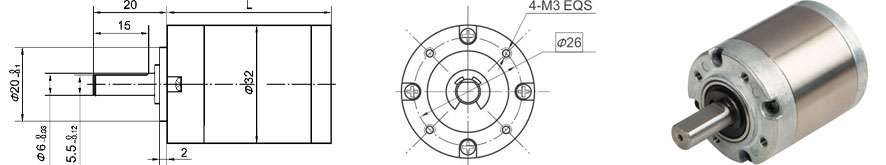

Dimensões

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

3,7 ~ 5,2

25.7

Estágio2

14 ~ 27

32.8

Estágio3

51 ~ 139

39.7

Estágio4

189 ~720

46.6

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

90%

81%

73%

66%

Torque de tolerância nominal

0,3N.m

1,2N.m

2,5N.m

3,0N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤35N

Máx. carga axial do eixo

≤25N

Folga radial do eixo (perto do flange)

≤0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Força de ajuste do eixo, máx.

≤100N
