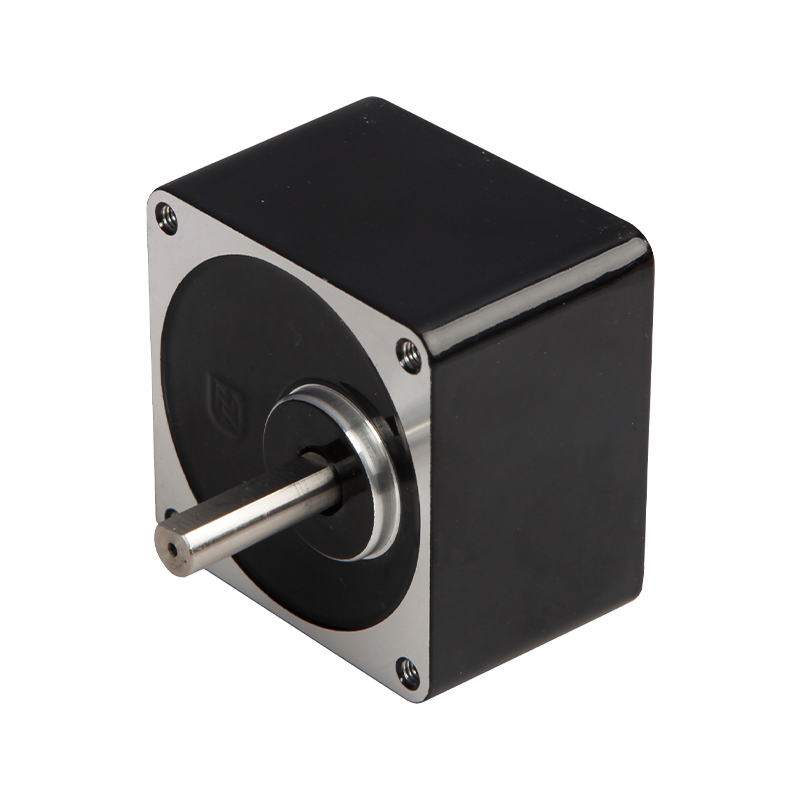

Caixa de engrenagens pequena planetária diminuta da folga da saída alta do torque de 60JBK50K 60mm

Caixa de engrenagens pequena planetária diminuta da folga da saída alta do torque de 60JBK50K 60mm

O 60JBK50K é um redutor de engrenagem planetária de pequena folga de alto desempenho projetado para aplicações de alta precisão. A caixa de engrenagens apresenta pequena folga e alta eficiência de transmissão, tornando-a ideal para aplicações que exigem controle preciso e grande saída de torque.
No dispositivo de indexação, como a mesa de indexação no centro de usinagem, a caixa de engrenagens de baixa folga pode obter movimento de indexação preciso para garantir a precisão de usinagem da peça em diferentes estações. Ele pode efetivamente reduzir o erro de transmissão causado pela folga traseira, de modo que o movimento do eixo de saída siga o eixo de entrada com mais precisão e, na transmissão da junta do robô, pode garantir o movimento preciso do efetor final do robô de acordo com a trajetória predefinida e melhorar a precisão de trabalho.

  • Caixa de engrenagens pequena planetária diminuta da folga da saída alta do torque de 60JBK50K 60mm

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetária em miniatura de 60 mm 60JBK50K

caixa de engrenagens planetária pequena do chicote traseiro de 60mm,

Faixa de carga permitida: 5N.m

Caixa de engrenagens planetárias com folga traseira pequena

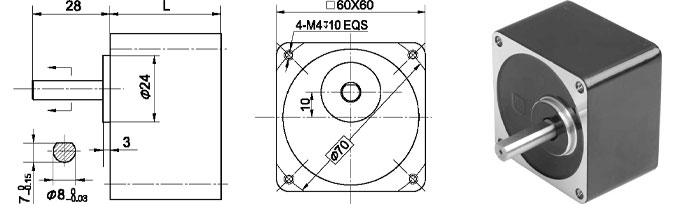

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio2

3,6 ~18

32

Estágio3

20 ~ 50

40

Estágio4

60 ~ 200

40

Parâmetro

Parâmetro

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

81%

73%

66%

Torque de tolerância nominal

1 Nm

2N.m

5N.m

Torque máximo de tolerância momentânea

Duas vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤3000rpm

Direção de entrada e saída

Mesma direção

Direção reversa

Mesma direção

Dados Técnicos

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤50N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,08 mm

Folga axial do eixo

≤0,4mm

Folga sem carga

≤0,5。

Força de ajuste do eixo, máx.

≤150N
