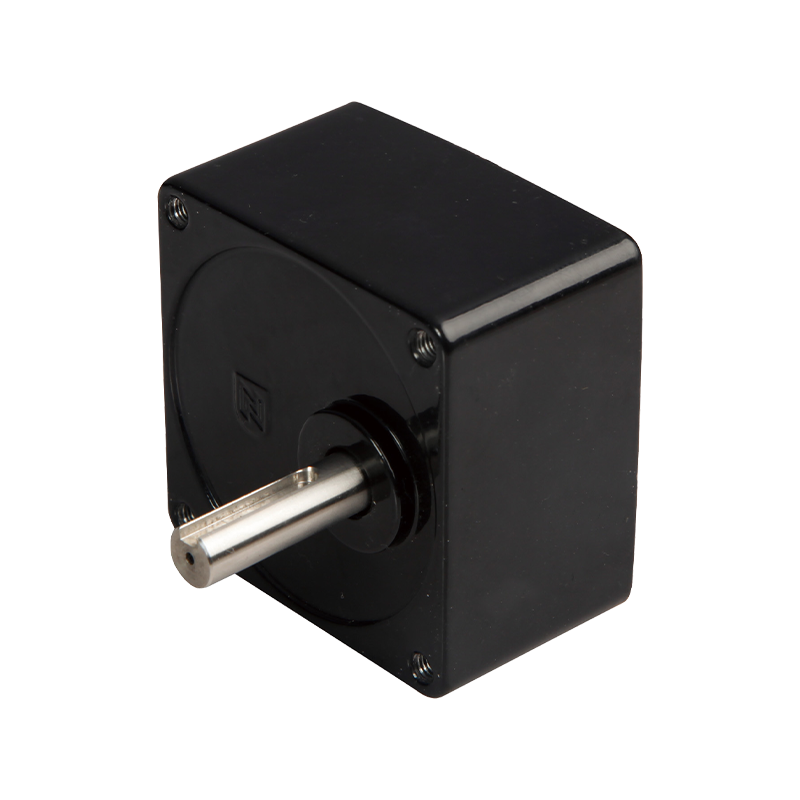

Caixa de engrenagens quadrada pequena da engrenagem de dente reto de 70JB80K 70mm

Caixa de engrenagens quadrada pequena da engrenagem de dente reto de 70JB80K 70mm

A caixa de engrenagens de dentes retos pequenos 70JB80K de 70 mm é um redutor de engrenagem quadrada de alto desempenho projetado para aplicações que exigem controle de torque preciso. Este produto permite uma faixa máxima de torque de 8N.m, apresentando eficiência e durabilidade de transmissão. O rolamento do eixo de saída é projetado com rolamentos, capazes de suportar uma carga radial máxima de 100N e uma carga axial máxima de 40N, garantindo operação estável sob condições de carga elevada. A folga radial e a folga axial são controladas em 0,08 mm e 0,4 mm, respectivamente, garantindo uma transmissão precisa. A folga sem carga não excede 2°, melhorando ainda mais a suavidade e a precisão da transmissão. A direção de entrada e saída pode ser selecionada como igual ou reversa de acordo com diferentes cenários de aplicação. A faixa de temperatura operacional é de -10°C a 80°C, e a umidade ambiente operacional está entre 20% e 85% UR, garantindo uma operação confiável em diversas condições ambientais. A velocidade de entrada recomendada não excede 3.000 rpm, para garantir desempenho e longevidade.

  • Caixa de engrenagens quadrada pequena da engrenagem de dente reto de 70JB80K 70mm

+86 0579-86817938-836

[email protected]

Caixa de engrenagens pequena 70JB80K de 70 mm

caixa de engrenagens do dente reto de 70mm,

Faixa de carga permitida: 8N.m

Caixa de engrenagens de dentes retos

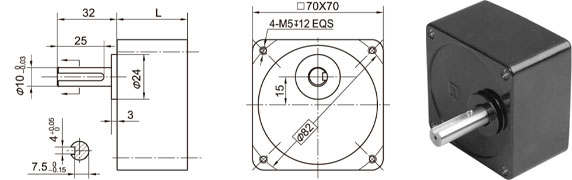

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

5 ~ 18

32

Estágio2

20 ~ 50

42

Estágio3

60 ~200

Parâmetro

Parâmetro

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

81%

73%

66%

Torque de tolerância nominal

2N.m

4N.m

8N.m

Direção de entrada e saída

Mesma direção

Direção reversa

Mesma direção

Torque máximo de tolerância momentânea

Duas vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤3000rpm

Dados Técnicos

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm da extremidade do eixo)

≤100N

Máx. carga axial do eixo

≤40N

Folga radial do eixo (perto do flange)

≤0,08 mm

Folga axial do eixo

≤0,4 mm

Folga sem carga

≤ 2°

Força de ajuste do eixo, máx.

≤180N
