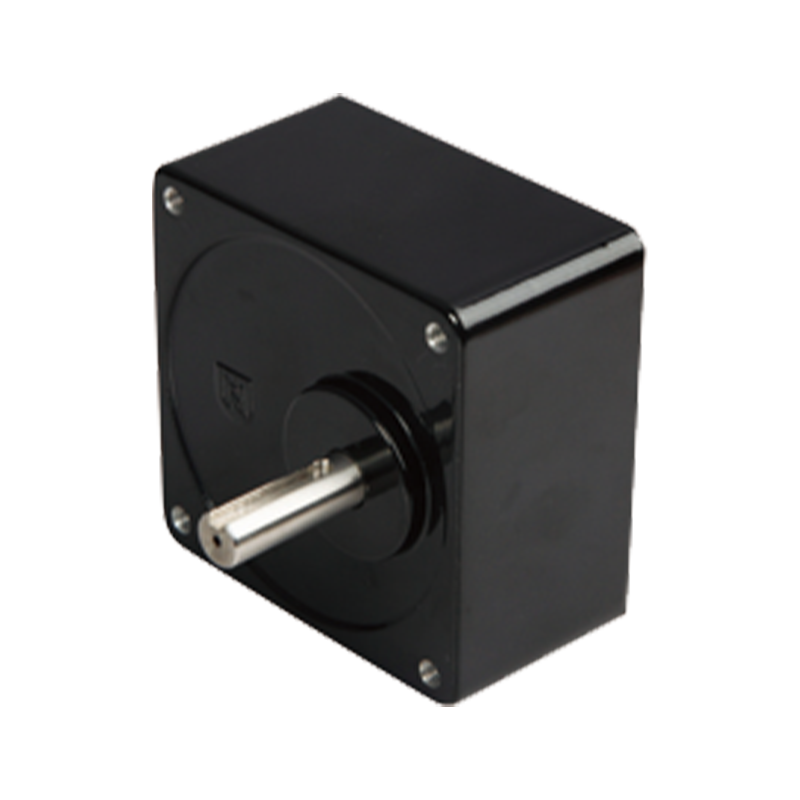

Caixa de engrenagens da engrenagem de dente reto de 90JB200K 90mm 20N.m

Caixa de engrenagens da engrenagem de dente reto de 90JB200K 90mm 20N.m

O 90JB200K é um redutor de engrenagem quadrada de alto desempenho para uma variedade de aplicações que exigem controle preciso de torque. Com faixa de torque máximo permitido de 20N.m, o produto oferece eficiência e durabilidade de transmissão.
O acionamento da engrenagem na caixa de engrenagens paralela é um processo de engrenamento contínuo e a transferência de carga entre os dentes adjacentes é suave. Em particular, a caixa de engrenagens paralela de engrenagem cilíndrica helicoidal, devido às características de engrenamento dos dentes helicoidais, faz com que o número de dentes engatados ao mesmo tempo aumente e a distribuição da carga seja mais uniforme, o que melhora ainda mais a suavidade da operação. Uma boa precisão de fabricação e qualidade de montagem podem garantir a precisão do engrenamento da engrenagem e reduzir a geração de vibração e ruído. Em condições normais de operação, a caixa de engrenagens paralela apresenta níveis de vibração e ruído relativamente baixos, proporcionando transmissão de potência estável ao equipamento.

  • Caixa de engrenagens da engrenagem de dente reto de 90JB200K 90mm 20N.m

+86 0579-86817938-836

[email protected]

Caixa de engrenagens de engrenagem reta de 90 mm 90JB200K

caixa de engrenagens do dente reto de 90mm,

Faixa de carga permitida: 20N.m

Caixa de engrenagens de dentes retos

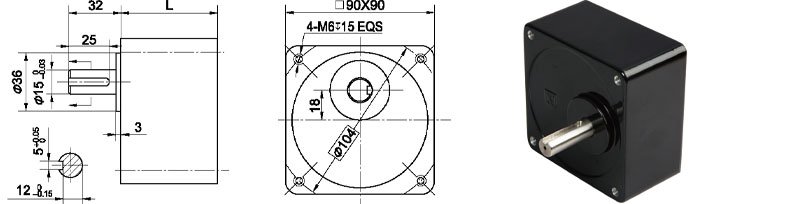

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio2

3,6 ~18

42

Estágio3

20 ~ 50

60

Estágio4

60 ~200

Parâmetro

Parâmetro

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

81%

73%

66%

Torque de tolerância nominal

5N.m

10N.m

20N.m

Direção de entrada e saída

Mesma direção

Direção reversa

Mesma direção

Torque máximo de tolerância momentânea

Duas vezes o torque nominal

Temperatura operacional

-10°C ~ 80°C

Umidade ambiente operacional

20%~85% UR

Recomendar velocidade de entrada

≤3000rpm

Dados Técnicos

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm da extremidade do eixo)

≤300N

Máx. carga axial do eixo

≤100N

Folga radial do eixo (perto do flange)

≤0,08 mm

Folga axial do eixo

≤ 0,4 mm

Folga sem carga

≤ 3°

Sha代 força de ajuste de pressão, máx.

≤300N
