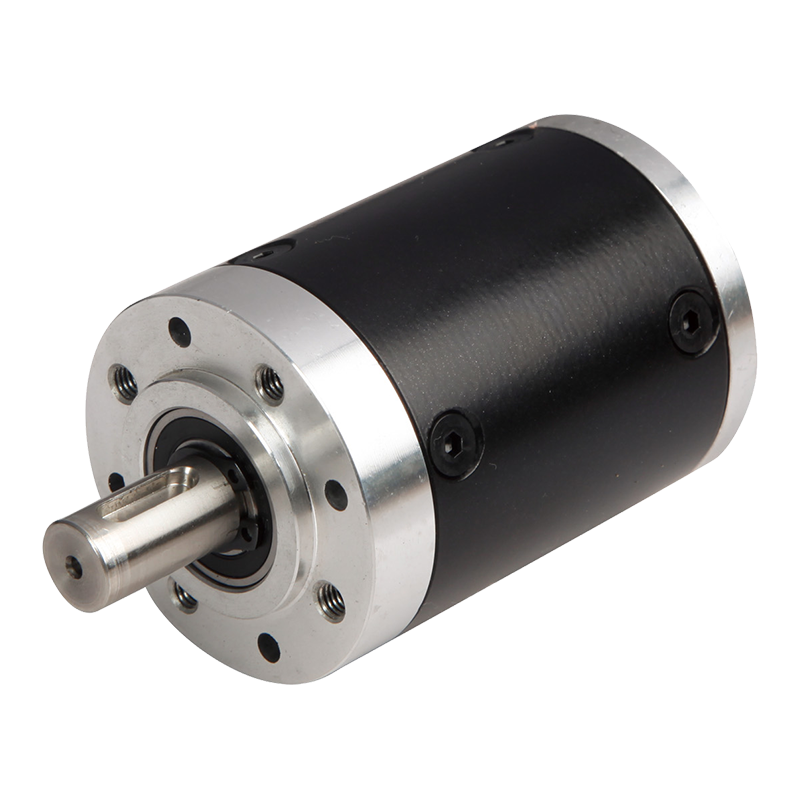

caixa de engrenagens planetária helicoidal de baixo nível de ruído da relação de engrenagem de 52JXML200K 52mm 90%

caixa de engrenagens planetária helicoidal de baixo nível de ruído da relação de engrenagem de 52JXML200K 52mm 90%

A caixa de engrenagens planetárias helicoidais de baixo ruído 52JXML200K 52 mm é um redutor de alto desempenho e baixo ruído projetado especificamente para aplicações que exigem alta precisão e eficiência. Este produto possui uma carcaça confeccionada em materiais metálicos e plásticos, garantindo sua robustez e características de leveza. O rolamento do eixo de saída usa rolamentos, com carga radial máxima permitida de 200N, carga axial máxima permitida de 100N, folga radial do eixo inferior a 0,04 mm, folga axial do eixo inferior a 0,3 mm e folga sem carga inferior a 1°. Esses parâmetros garantem a estabilidade e confiabilidade da caixa de câmbio durante a operação. Além disso, a força máxima de ajuste por pressão do eixo é de 300N, aumentando ainda mais sua capacidade de carga. A eficiência de transmissão desta caixa de câmbio chega a 90%, com torque de tolerância nominal de 4N.m e torque de tolerância momentâneo máximo de 12N.m. Ele opera dentro de uma faixa de temperatura de -10°C a 80°C e uma faixa de umidade relativa de 20% a 85% UR, com uma velocidade de entrada recomendada de ≤4000rpm e entrada e saída na mesma direção.

  • caixa de engrenagens planetária helicoidal de baixo nível de ruído da relação de engrenagem de 52JXML200K 52mm 90%

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias helicoidais de 52 mm 52JXML200K

caixa de engrenagens planetária de baixo nível de ruído dos dentes helicoidais de 52mm,

Faixa de carga permitida: 2N.m〜20N.m

Caixa de engrenagens planetárias de baixo ruído

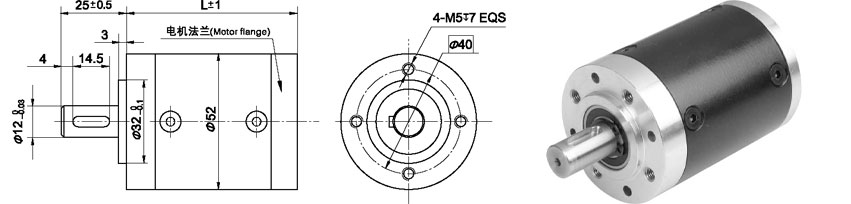

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Dentes do eixo, estrutura inicial

Estrutura inicial combinada

Estágio1

4,5 ~ 8

56

65

Estágio2

20 ~ 64

71

80

Estágio3

91 ~ 512

87

96

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Eficiência de transmissão

90%

81%

73%

Torque de tolerância nominal

4N.m

12N.m

20N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% 〜85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metal Plástico helicoidal

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤200N

Máx. carga axial do eixo

≤100N

Folga radial do eixo (perto do flange)

≤0,04 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1°

Força de ajuste do eixo, máx.

≤300N
