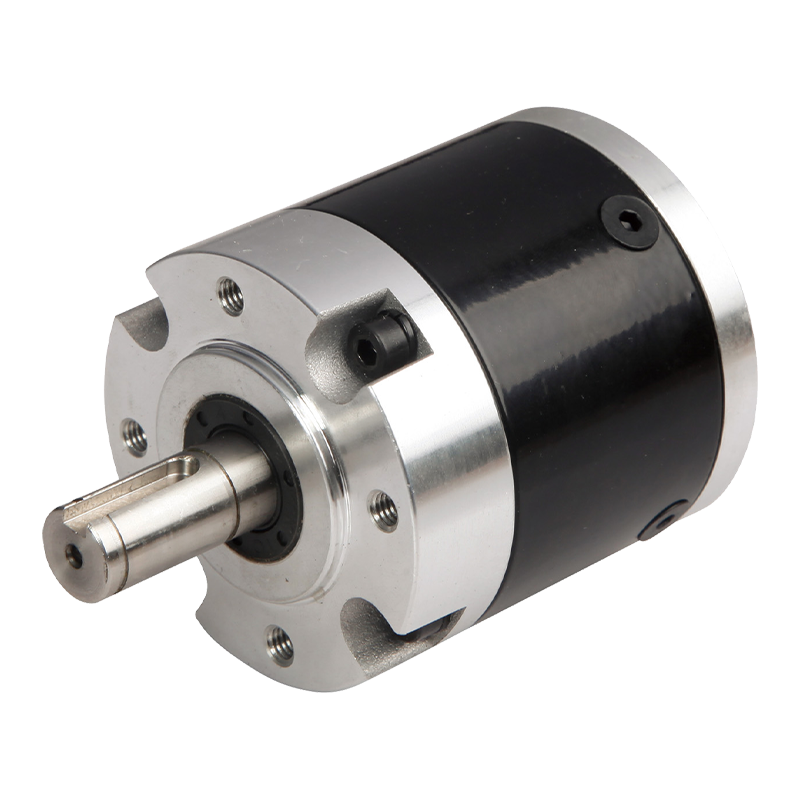

Caixa de engrenagens planetária de baixo nível de ruído de 56JXL300K 56mm 300N

Caixa de engrenagens planetária de baixo nível de ruído de 56JXL300K 56mm 300N

A caixa de engrenagens planetárias de baixo ruído 56JXL300K é um produto de alto desempenho projetado especificamente para aplicações de alta precisão e baixo ruído. Esta caixa de engrenagens possui uma estrutura de engrenagem planetária de baixo ruído com dentes helicoidais de 56 mm, permitindo uma faixa de torque de 3 N.m a 30 N.m, tornando-a adequada para diversos equipamentos de automação industrial e máquinas de precisão. O material da carcaça é composto por dentes helicoidais de metal e plástico, garantindo robustez e durabilidade. O tipo de rolamento do eixo de saída são rolamentos, com carga radial máxima permitida de 200N e carga axial máxima permitida de 100N. A folga radial do eixo é inferior a 0,04 mm e a folga axial é inferior a 0,3 mm, com folga sem carga de 1,5°. A força máxima de ajuste por pressão do eixo é de 300N, garantindo uma operação estável sob condições de alta carga. Os parâmetros da relação de transmissão incluem os estágios um, dois, três e quatro, correspondendo a diferentes eficiências de transmissão e torques de tolerância nominais, atendendo aos requisitos de vários cenários de aplicação. A faixa de temperatura operacional é de -10°C a 80°C, com umidade ambiente operacional de 20% a 85% UR e uma velocidade de entrada recomendada não superior a 4.000 rpm.

  • Caixa de engrenagens planetária de baixo nível de ruído de 56JXL300K 56mm 300N

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias de 56 mm 56JXL300K

caixa de engrenagens planetária de baixo nível de ruído dos dentes helicoidais de 56mm,

Faixa de carga permitida: 3N.m〜30N.m

Caixa de engrenagens planetárias de baixo ruído

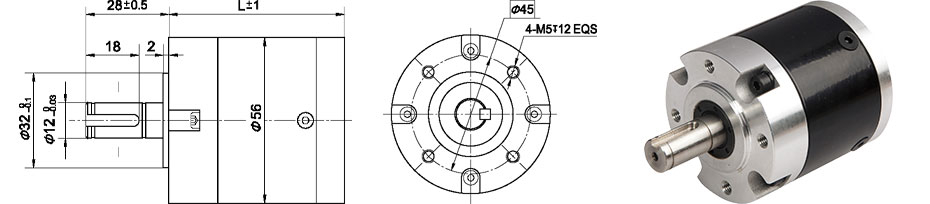

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

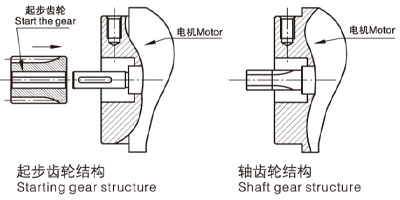

Dentes do eixo, estrutura inicial

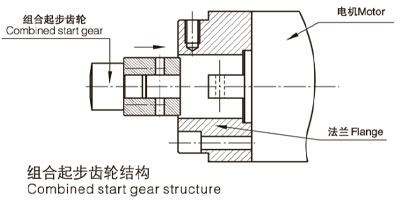

Estrutura inicial combinada

Estágio1

4,2 ~9

47

64

Estágio2

15~38

59

72

Estágio3

54 ~ 163

78

91

Estágio4

196 ~ 691

90

103

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

0.9

0.81

0.73

0.66

Torque de tolerância nominal

3N.m

12N.m

20N.m

30N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Meta"Plástico helicoidal

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤200N

Máx. carga axial do eixo

≤100N

Folga radial do eixo (perto do flange)

≤0,04 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Força de ajuste do eixo, máx.

≤300N

Esquema de correspondência de motor

Módulo

Nº de dentes

Estágio1

Estágio2

Estágio3

Etapa 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
