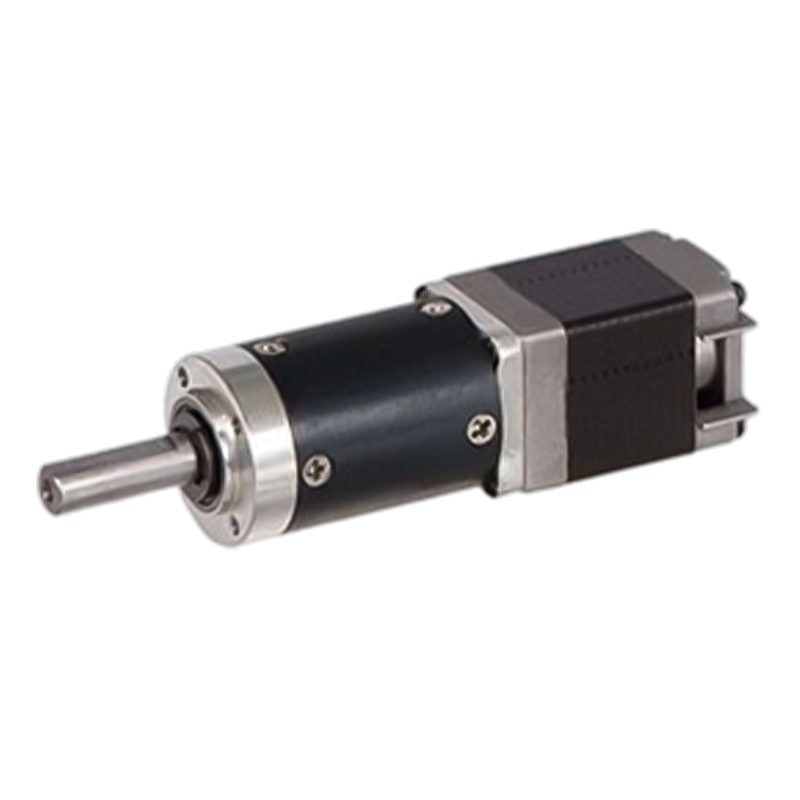

Motor de piso de engrenagem planetária 22JXS20K/20STH 0.6N.m~2.0N.m

Motor de piso de engrenagem planetária 22JXS20K/20STH 0.6N.m~2.0N.m

O produto 22JXS20K/20STH é um redutor padrão com diâmetro externo de 22 mm e a faixa de torque permitida é de 0,6 N.m ~ 2,0 N.m.
Várias rodas planetárias são distribuídas uniformemente ao redor da roda solar para compartilhar a carga e podem suportar grandes torques. Ao projetar razoavelmente a relação de transmissão do trem de engrenagens planetárias, o torque de saída do motor de passo pode ser amplificado várias vezes a dezenas de vezes para atender aos requisitos de condução sob diferentes condições de carga. Ao ajustar a taxa de desaceleração, o motor de passo pode operar de forma estável em velocidades mais baixas, evitar problemas de perda de sincronismo em alta velocidade e expandir a faixa de velocidade do sistema.

  • Motor de piso de engrenagem planetária 22JXS20K/20STH 0.6N.m~2.0N.m

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

caixa de engrenagens padrão de 22mm,

Faixa de carga permitida: 0,6N.m~2,0N.m

Motor de passo de engrenagem planetária (Material da engrenagem de anel: metal)

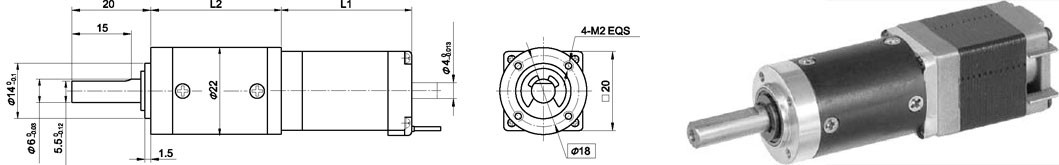

Dimensões

Planetário

Material do anel

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤20N

Máx. carga axial do eixo

≤10N

Folga radial do eixo (perto do flange)

≤0,08mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Dados Técnicos

Especificações do motor de passo híbrido 20STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Especificações da caixa de engrenagens planetárias 22JXS20K

Taxa de redução

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Número de trens de engrenagens

1

2

3

4

Comprimento(L2) mm

24.4

33

41.5

49.8

Máx. torque nominal kg.cm

6

10

16

20

Torque admissível de curto prazo kg.cm

18

30

48

60

Eficiência %

90%

81%

73%

66%

Peso g

35

45

55

65

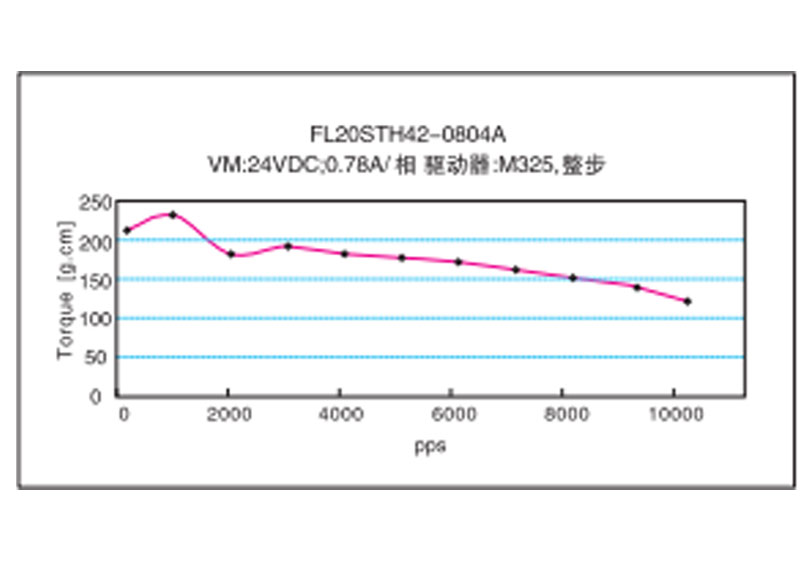

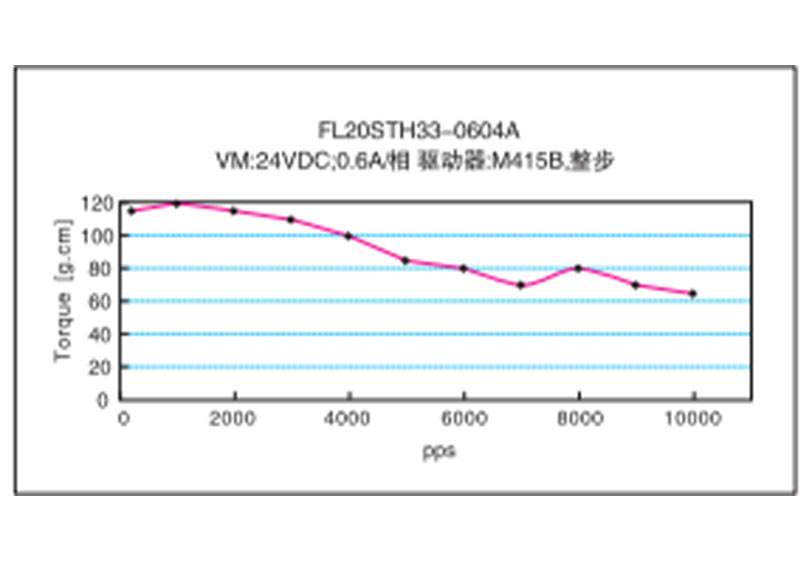

Características de frequência-torque
