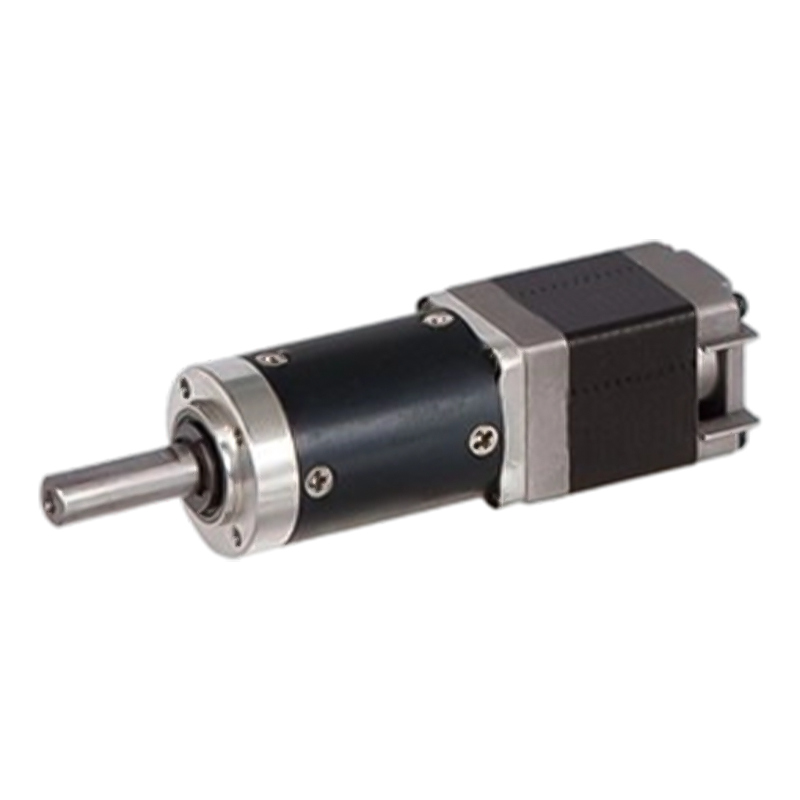

Motor de piso de engrenagem planetária de deslocamento angular preciso 28JXS40K/28STH

Motor de piso de engrenagem planetária de deslocamento angular preciso 28JXS40K/28STH

O 28JXS40K/28STH é um motor híbrido com anel interno de metal que pode ser usado em diversos ambientes.
O próprio motor de passo possui alta precisão de posicionamento e pode converter o sinal de pulso elétrico em um deslocamento angular preciso. Com a transmissão de alta precisão do redutor planetário, sua precisão de posicionamento pode ser melhorada ainda mais. De modo geral, a precisão do ângulo de passo do motor de passo de desaceleração planetária pode ser controlada dentro de ±3%, e a precisão de posicionamento repetido pode atingir ±0,01°. O efeito de redução da inércia do redutor é o quadrado da relação de redução, o que pode efetivamente reduzir a interferência da carga na resposta dinâmica do motor de passo e melhorar a estabilidade do sistema start-stop e comutação.

  • Motor de piso de engrenagem planetária de deslocamento angular preciso 28JXS40K/28STH

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

Caixa de engrenagens planetária de 28 mm

Faixa de carga permitida: 1,2N.m~4,0N.m

Motor de passo de engrenagem planetária (material da engrenagem anelar: metal)

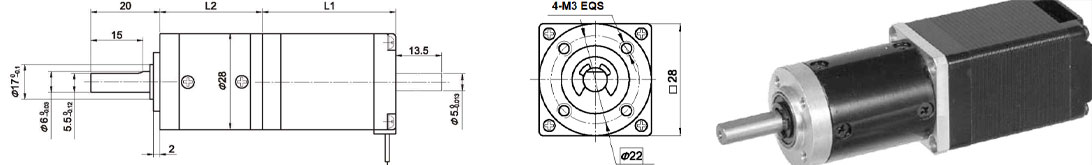

Dimensões

Caixa de engrenagens planetária

Material do anel

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

35N

Máx. carga axial do eixo

25N

Folga radial do eixo (perto do flange)

0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

1,5°

Dados Técnicos

Especificações do motor de passo híbrido 28STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Eixo Único, B Eixo Duplo

Especificações da caixa de engrenagens planetárias 28JXS40K

Taxa de redução

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Número de trens de engrenagens

1

2

3

4

Comprimento(L2) mm

31

40.1

49

57.9

Máx. torque nominal kg. centímetros

12

20

32

40

Torque admissível de curto prazo kg.cm

36

60

96

120

Eficiência %

0.9

0.81

0.73

0.66

Peso g

60

85

95

110

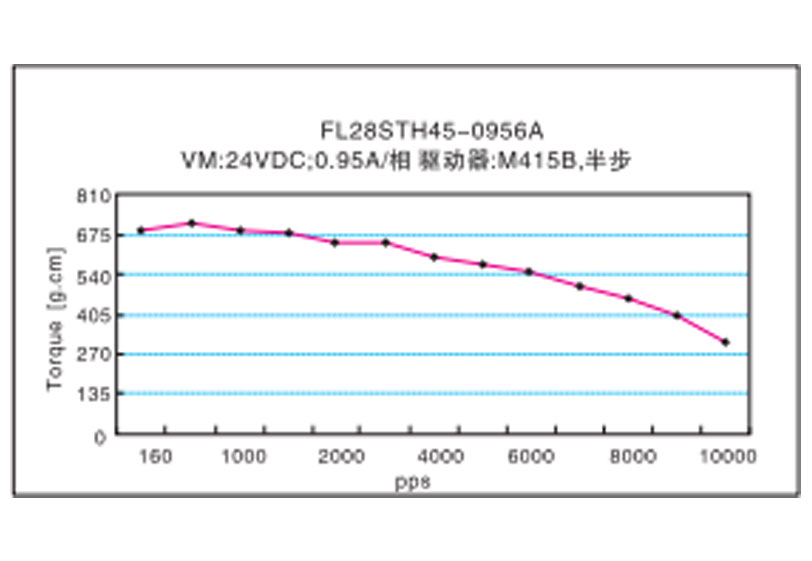

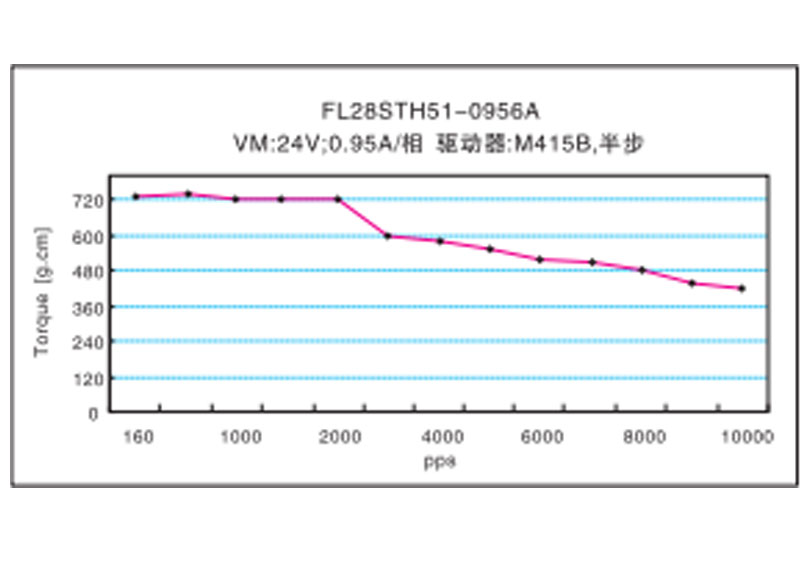

Características de frequência-torque
