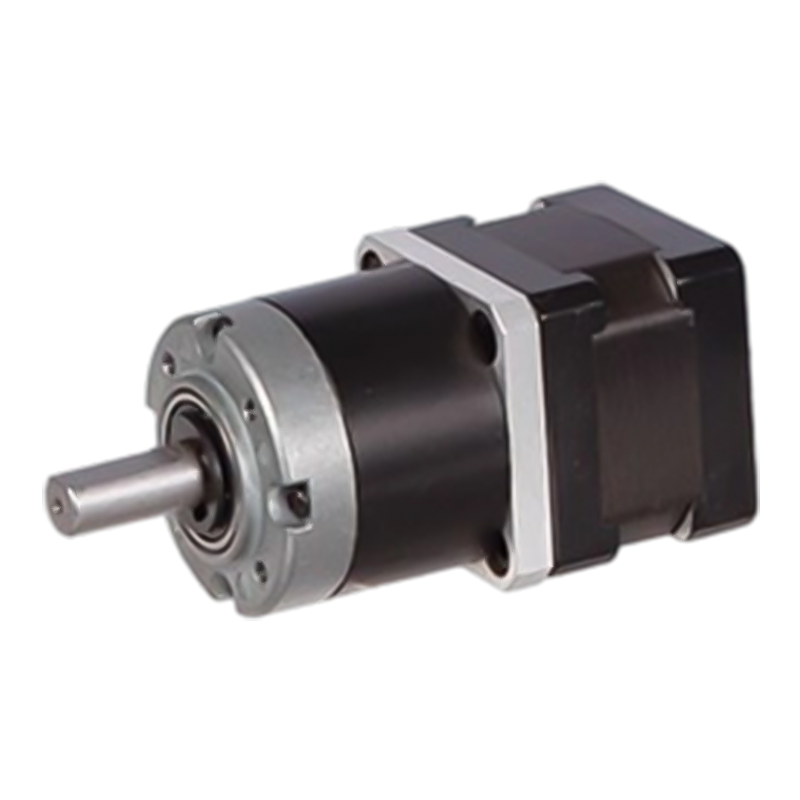

Motor de passo de engrenagem planetária 36JXES60K/35STH 36mm

Motor de passo de engrenagem planetária 36JXES60K/35STH 36mm

O 36JXES60K / 35STH é um motorredutor híbrido de estrela andante com anel interno de metal e metal em pó, com diâmetro externo de 36 mm, que pode ser selecionado entre os anéis internos de dois materiais: metal em pó (Modelo 36JXF60K) e metal (Modelo 36JXE60K).
A transmissão da engrenagem adota o modo de malha interna, e a perda de fricção da malha entre a roda planetária, a roda solar e o anel dentado é pequena. Sua eficiência de transmissão está geralmente entre 90% e 95%, o que pode transferir de forma mais eficaz a energia mecânica do motor de passo para a extremidade da carga e reduzir a perda de energia do que alguns outros métodos de transmissão de desaceleração, como engrenagem helicoidal e acionamento helicoidal.

  • Motor de passo de engrenagem planetária 36JXES60K/35STH 36mm

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

caixa de engrenagens padrão de 36mm,

Faixa de carga permitida: 1,8N.m~6,0N.m

Motor de passo de engrenagem planetária (material da engrenagem anelar: metal e metal em pó)

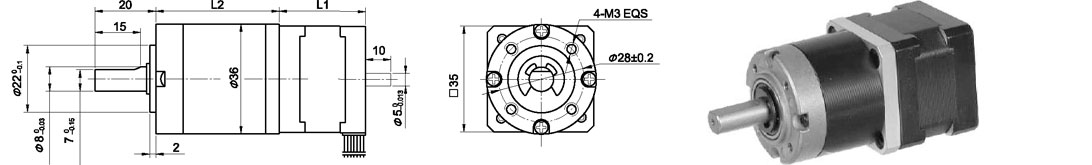

Dimensões

A coroa pode ser selecionada entre dois materiais: metal em pó (tipo: 36JXF60K), metal (tipo: 36JXE60 K)

Planetário

Material do anel

Tipo E: Metal Tipo F: Metal em pó

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤50N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,07mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Dados Técnicos

Especificações do motor de passo híbrido 35STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Eixo Único, B Eixo Duplo

Especificações da caixa de engrenagens planetárias 36JXES60K

Taxa de redução

3.71

5.18

14

19

27

51

71

100

139

Número de trens de engrenagens

1

2

3

Comprimento(L2) mm

27

34.1

41

Máx. torque nominal kg. centímetros

18

30

48

Torque admissível de curto prazo kg.cm

54

90

144

Eficiência %

0.9

0.81

0.73

Peso g

195

210

290

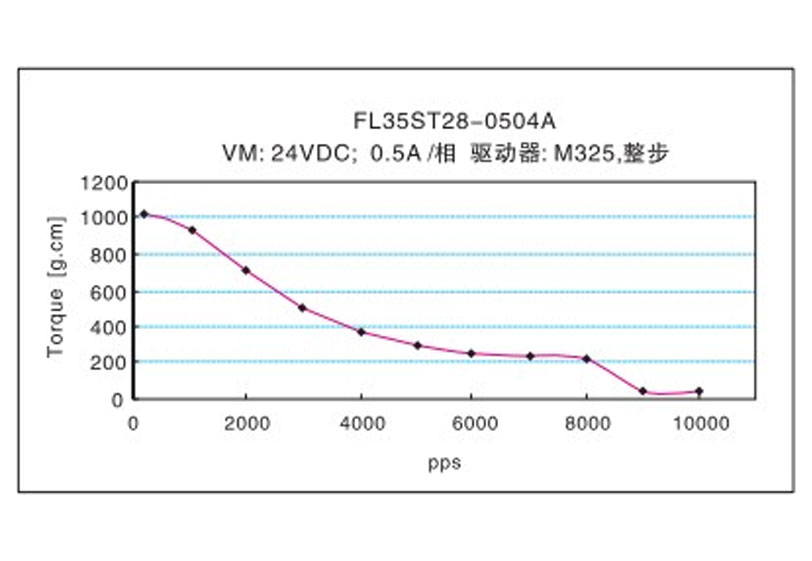

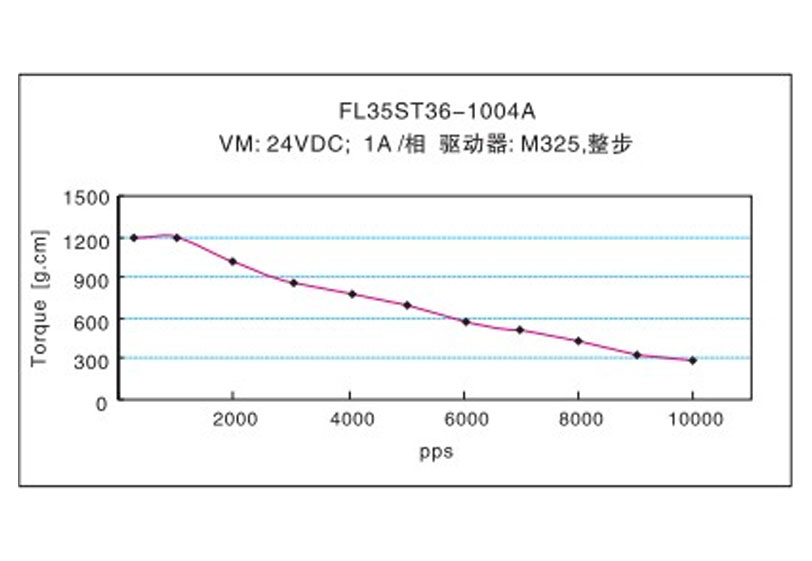

Características de frequência-torque
