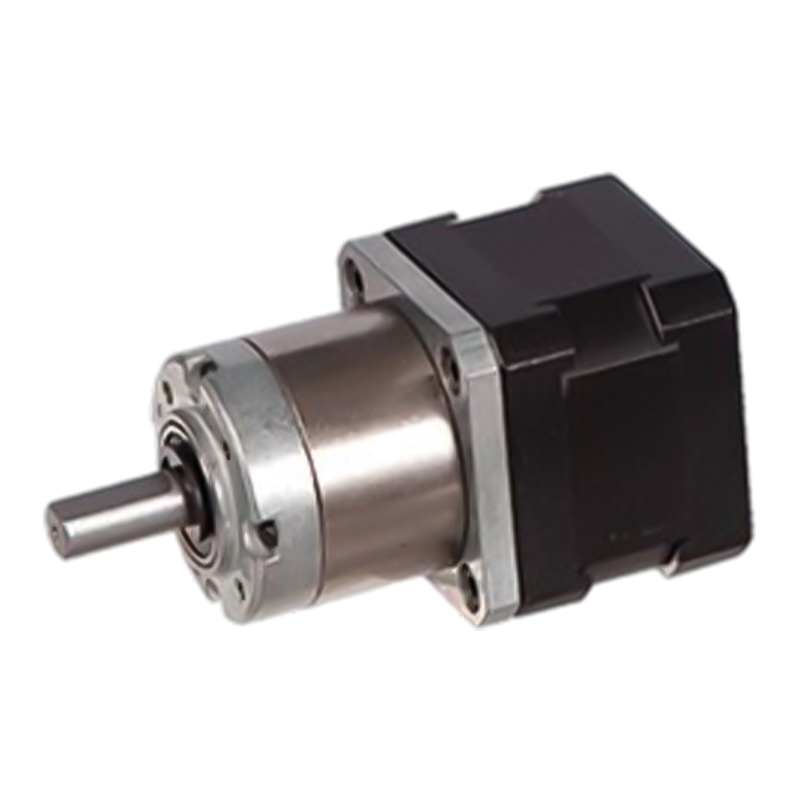

Motor de passo de engrenagem planetária 36JXES60K/42STH 12v/24v

Motor de passo de engrenagem planetária 36JXES60K/42STH 12v/24v

36JXES60K/42STH pode ser selecionado no anel interno de dois materiais: metal em pó (modelo 36JXF60K), metal (modelo 36JXE60K), suportando ambiente de dupla tensão 12v/24v, carga radial máxima permitida ≤50N.
A estrutura do trem de engrenagens planetárias faz com que a carga seja distribuída uniformemente em cada roda planetária, reduzindo a força em uma única engrenagem, reduzindo vibrações e ruídos. Ao mesmo tempo, as características de funcionamento do motor de passo também são relativamente estáveis ​​e o desempenho de saída pode ser mantido relativamente estável sob diferentes cargas e velocidades. Portanto, o motor de passo de desaceleração planetária tem boa estabilidade durante a operação e pode fornecer potência suave.

  • Motor de passo de engrenagem planetária 36JXES60K/42STH 12v/24v

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

caixa de engrenagens padrão de 36mm,

Faixa de carga permitida: 1,8N.m~6,0N.m

Motor de passo de engrenagem planetária (material da engrenagem anelar: metal e metal em pó)

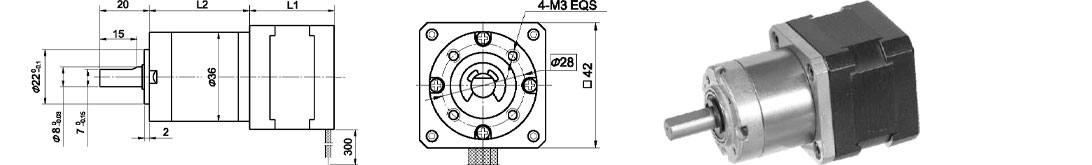

Dimensões

A coroa pode ser selecionada entre dois materiais: Metal em pó (Tipo: 36JXF60K), Metal (Tipo: 36JXE60K)

Caixa de engrenagens planetária

Material do anel

Tipo E: Metal Tipo F: Metal em pó

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤50N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Dados Técnicos

Especificações do motor de passo híbrido 42STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Especificações da caixa de engrenagens planetárias 36JXES60K

Taxa de redução

3.71

5.18

14

19

27

51

71

100

139

Número de trens de engrenagens

1

2

3

Comprimento(L2) mm

27

34.1

41

Máx. torque nominal kg. centímetros

6

24

50

Torque admissível de curto prazo kg.cm

20

70

150

Eficiência %

0.9

0.81

0.73

Peso g

195

210

290

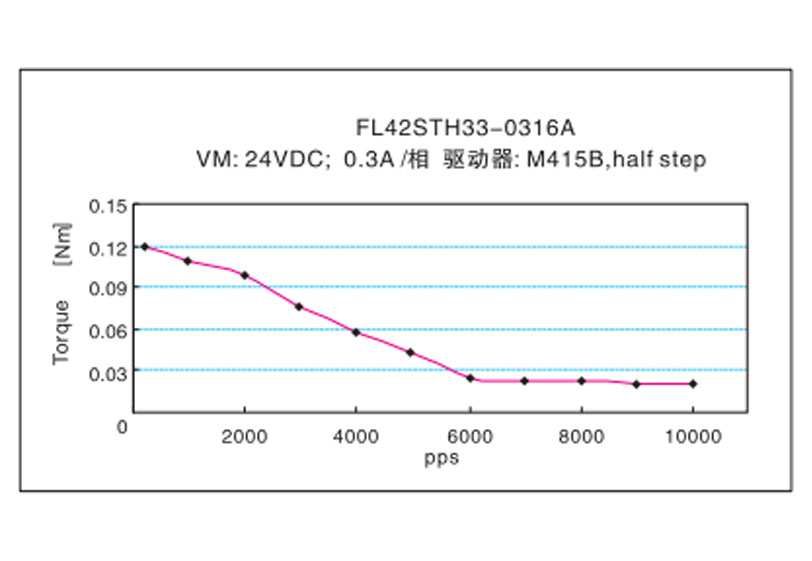

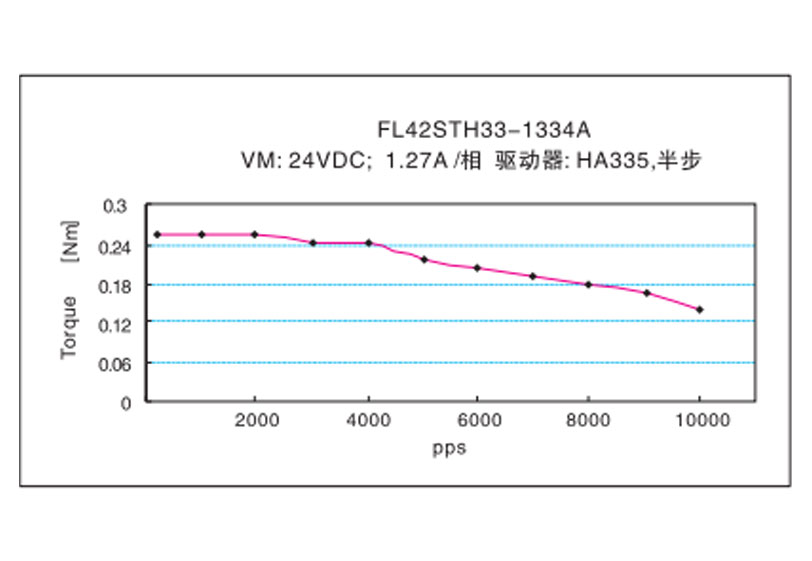

Características de frequência-torque
