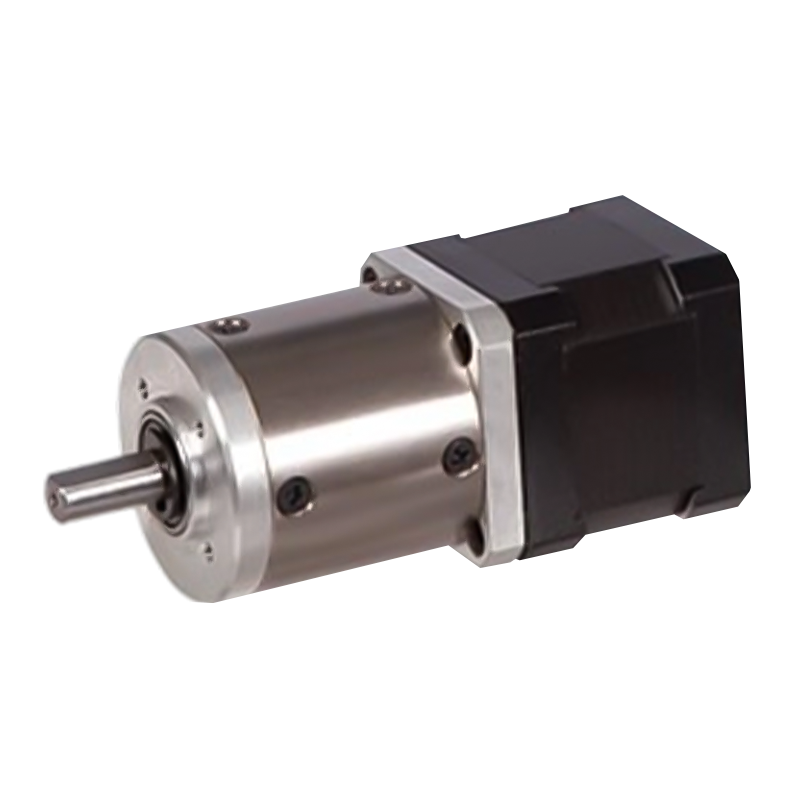

42JXGS100K/42STH 42mm 3N.m~10N.m Motor de piso de engrenagem planetária

42JXGS100K/42STH 42mm 3N.m~10N.m Motor de piso de engrenagem planetária

42JXGS100K/42STH utiliza um anel de engrenagem interno de metal, é um redutor planetário com diâmetro externo de 42 mm, permitindo a faixa de torque: 3N.m ~ 10N.m.
O motor de passo tem uma característica de resposta rápida e pode atingir um estado operacional estável em pouco tempo. O desempenho da resposta dinâmica do sistema é ainda melhorado pela combinação da característica de baixa inércia do motor de passo de desaceleração planetária. Pode ser iniciado, parado e revertido rapidamente, o que pode atender a algumas aplicações com altos requisitos de desempenho dinâmico, como posicionamento rápido e ações frequentes de start-stop em linhas de produção automatizadas.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m Motor de piso de engrenagem planetária

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

Caixa de engrenagens planetária de 42 mm

Faixa de carga permitida: 3N.m~ 10N.m

Motor de passo de engrenagem planetária (material da engrenagem anelar: metal)

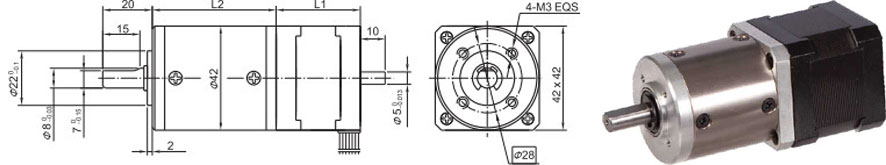

Dimensões

Caixa de engrenagens planetária

Material do anel

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤50N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Dados Técnicos

Especificações do motor de passo híbrido 42STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Especificações da caixa de engrenagens planetárias 40JXGS100K

Taxa de redução

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Número de trens de engrenagens

1

2

3

4

Comprimento(L2) mm

36.9

47.4

57.7

68

Máx. torque nominal kg. centímetros

30

50

80

100

Torque admissível de curto prazo kg.cm

90

150

240

300

Eficiência %

0.9

0.81

0.73

0.66

Peso g

200

270

330

410

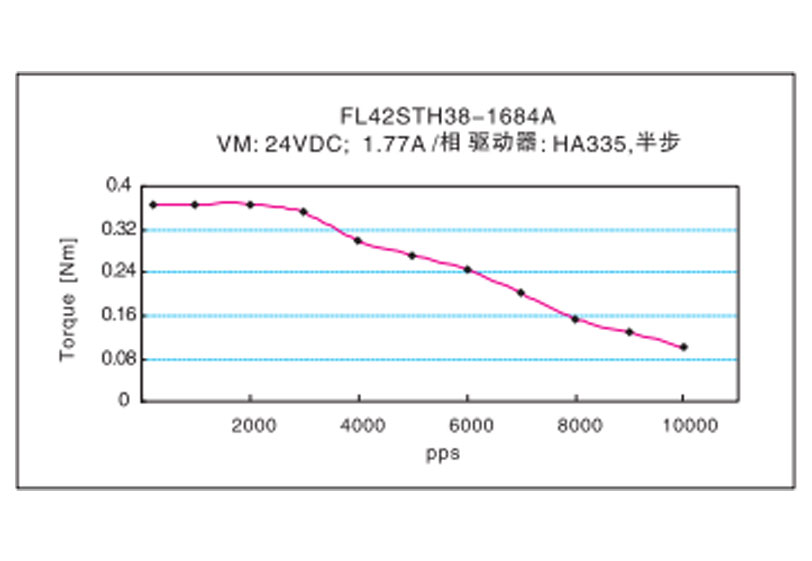

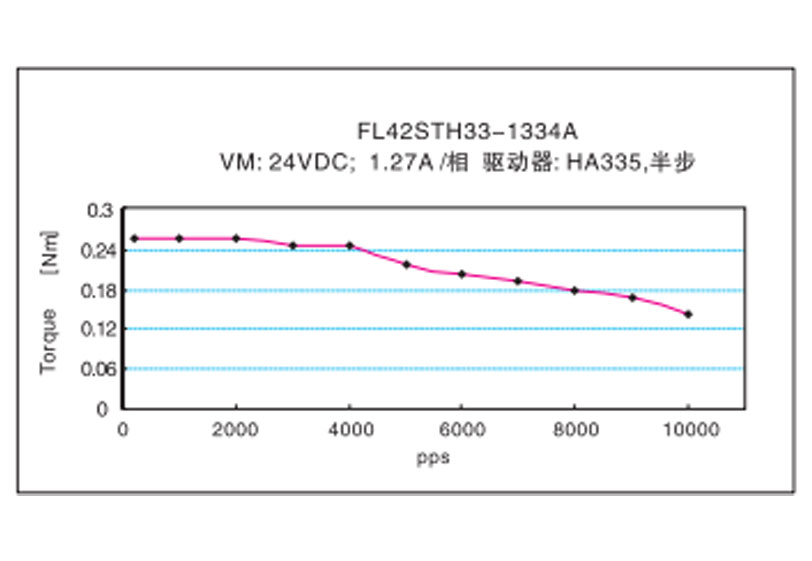

Características de frequência-torque
