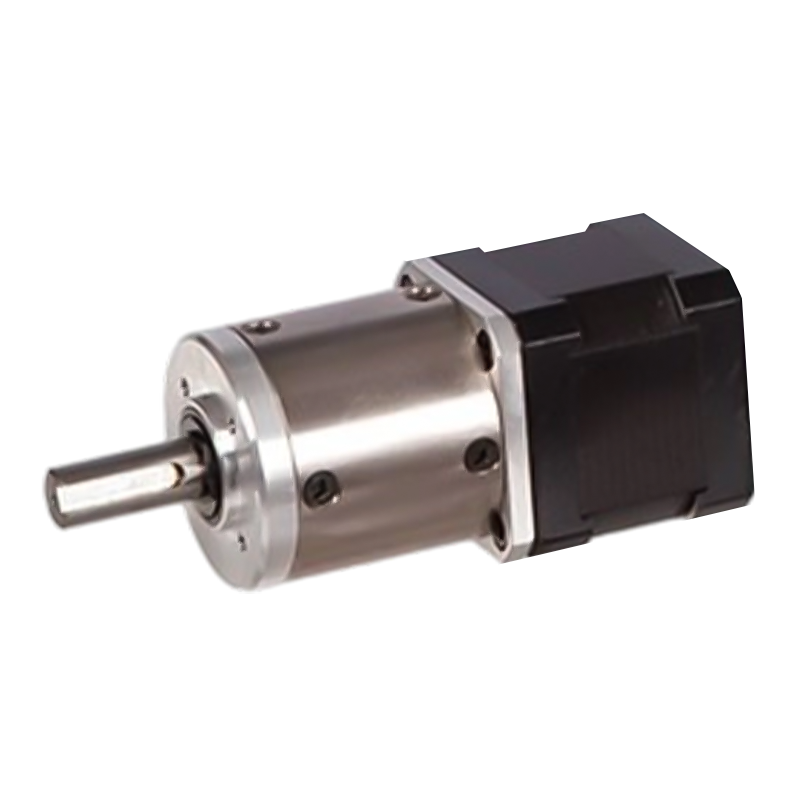

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor de piso de engrenagem planetária

42JXGTS200K/42STH 42mm 6N.m~20N.m Motor de piso de engrenagem planetária

O motorredutor híbrido Walking Star 42JXGTS200K/42STH é uma unidade de potência de alto desempenho com um diâmetro externo de 42 mm e faixa de torque permitida: 6N.m ~ 20N.m.
Devido às suas características eficientes e duráveis, pode reduzir os custos de manutenção e o consumo de energia durante o uso, tem um alto desempenho de custo e tem forte competitividade em muitos campos de aplicação sensíveis ao custo. Ele pode subdividir ainda mais o ângulo de passo do motor de passo e melhorar significativamente a precisão de posicionamento do sistema. Por exemplo, caixas de engrenagens planetárias de precisão podem ter erros de minuto de arco tão baixos quanto 0,05 min, tornando-as particularmente adequadas para máquinas CNC.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m Motor de piso de engrenagem planetária

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

Caixa de engrenagens planetária de 42 mm

Faixa de carga permitida: 6N.m~20N.m

Motor de passo de engrenagem planetária (material da engrenagem anelar: metal)

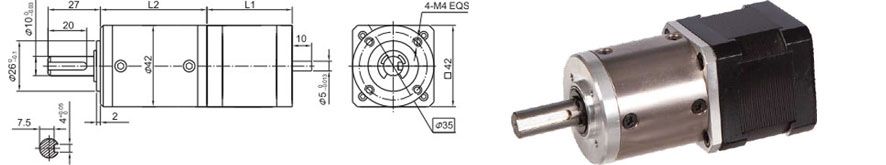

Dimensões

Caixa de engrenagens planetárias

Material do anel

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (12 mm do flange)

≤80N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,06mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤1,5°

Dados Técnicos

Especificações do motor de passo híbrido 42STH

Modelo não.

Tensão nominal

Corrente/Fase

Resistência/Fase

Indutância/Fase

Segurando Torgue

Nº de leads

Inércia do Rotor

Peso

Comprimento L1

Máx. Relação de engrenagem

Eixo Único

V

Um

Ah

mH

g.cm

g-m²

g

milímetros

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Eixo Único, B Eixo Duplo

Especificações da caixa de engrenagens planetárias 40JXGTS200K

Taxa de redução

4.44

17

22

65

83

106

247

316

403

515

Número de trens de engrenagens

1

2

3

4

Comprimento(L2) mm

38.2

49.7

60

70.3

Máx. torque nominal kg. centímetros

60

100

160

200

Torque admissível de curto prazo kg.cm

180

300

480

600

Eficiência %

0.9

0.81

0.73

0.66

Peso g

350

450

550

650

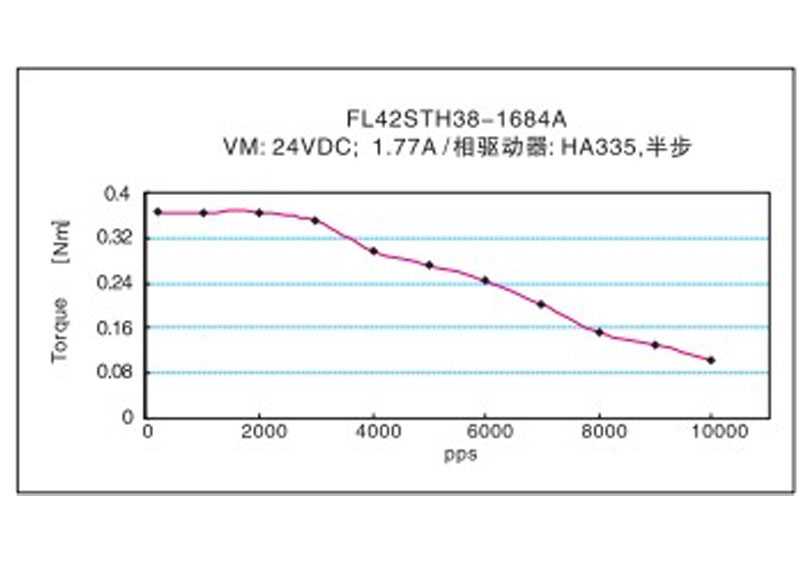

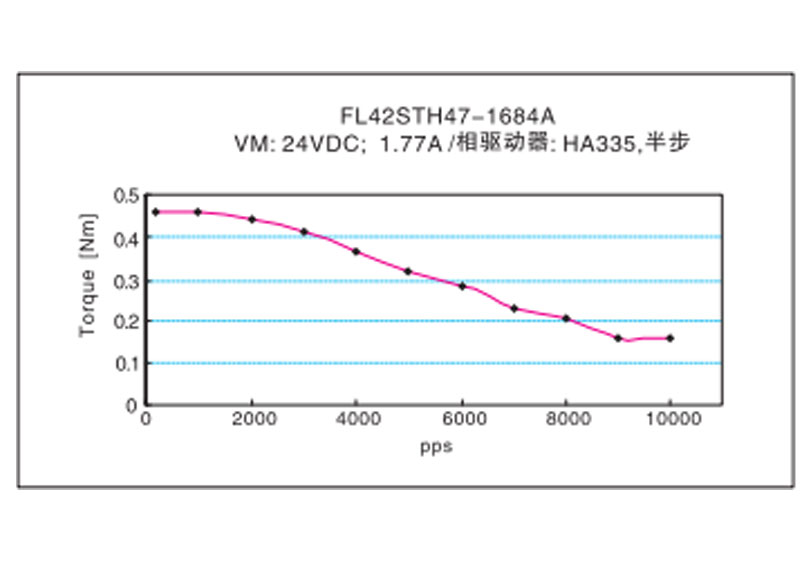

Características de frequência-torque
