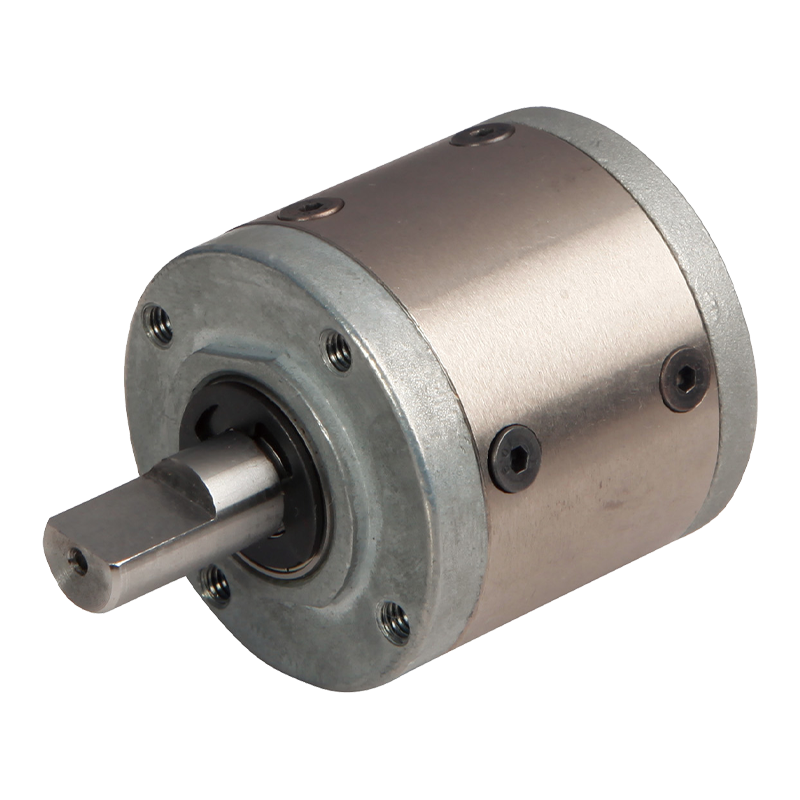

42JX150K 42mm 2-15N.m Caixa de engrenagens planetárias

42JX150K 42mm 2-15N.m Caixa de engrenagens planetárias

42JX150K é um redutor planetário de alto desempenho com diâmetro externo de 423 mm, permitindo uma faixa de torque de 2N.m ~ 15N.m e uma temperatura operacional de -10℃~ 80℃.
A estrutura do trem de engrenagens planetárias da caixa de engrenagens planetárias permite que várias engrenagens se engatem entre si em um espaço limitado para obter transmissão de potência, desaceleração e aumento de torque. Em comparação com as tradicionais caixas de engrenagens de eixo paralelo, com a mesma relação de transmissão e capacidade de carga, o volume da caixa de engrenagens planetárias pode ser reduzido em 30% a 50%, e o peso também é mais leve, o que é fácil de instalar e organizar em equipamentos com espaço limitado. Múltiplas rodas planetárias compartilham a carga, tornando a força em cada engrenagem relativamente pequena. Ao mesmo tempo, a engrenagem é geralmente feita de liga de aço de alta resistência, após têmpera, retificação e outros processos, a dureza da superfície do dente é alta, boa resistência ao desgaste, pode suportar grandes cargas de torque e impacto, adequada para ocasiões de transmissão de serviço pesado.

  • 42JX150K 42mm 2-15N.m Caixa de engrenagens planetárias

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias de 42 mm 42JX150K

Φ42 redutor planetário

Faixa de torque permitida: 2N.m~15N.m

Caixa de engrenagens planetária

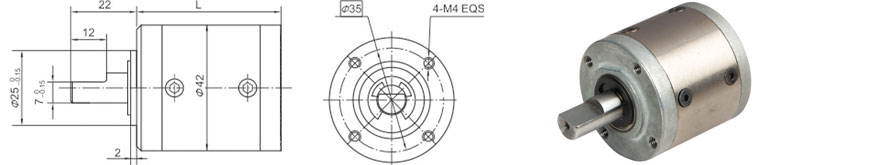

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

3,5~6,0

32.5

Estágio2

14~30

39.2

Estágio3

49~144

46

Estágio4

172~504

52.5

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Estágio4

Eficiência de transmissão

90%

81%

73%

66%

Torque de tolerância nominal

2N.m

4N.m

8N.m

15N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (12 mm do flange)

≤80N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,06 mm

Folga axial do eixo

≤ 0,3mm

Folga sem carga

≤1,5°

Força de ajuste do eixo, máx.

≤150N
