72JX850K 72mm 15-85N.m Caixa de engrenagens planetárias

72JX850K 72mm 15-85N.m Caixa de engrenagens planetárias

O 72JX850K apresenta uma construção de engrenagem planetária metálica com diâmetro externo de 72 mm para saída compacta e de alto torque. O torque permitido varia de 15N.m a 85N.m e suporta tensões duplas de 12V/24V para se adaptar a diferentes cenários de eficiência energética.
A relação de transmissão da caixa de engrenagens planetárias de estágio único é geralmente entre 3-10, e quando a caixa de engrenagens planetárias de vários estágios é usada em série, a relação de transmissão pode atingir dezenas ou até centenas, o que pode atender aos requisitos de diferentes equipamentos para a relação de transmissão. Em comparação com as caixas de engrenagens convencionais de eixo paralelo, as caixas de engrenagens planetárias podem ser 30% a 50% menores em volume e mais leves do que as caixas de engrenagens convencionais de eixo paralelo, com a mesma relação de transmissão e capacidade de carga, tornando-as fáceis de instalar e implantar em equipamentos com espaço limitado.

  • 72JX850K 72mm 15-85N.m Caixa de engrenagens planetárias

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias de 72 mm 72JX850K

caixa de engrenagens planetária de 72mm,

Faixa de carga permitida: 15N.m〜85N.m

Caixa de engrenagens planetárias

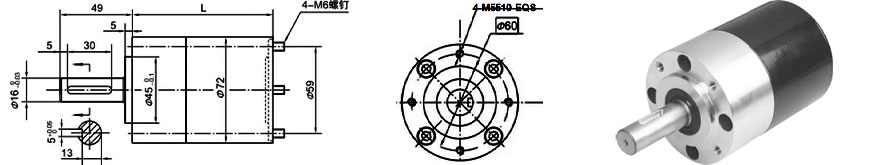

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

3,7 ~ 6,75

56

Estágio2

14~46

75.5

Estágio3

51 ~ 308

95.5

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Eficiência de transmissão

90%

81%

73%

Torque de tolerância nominal

15N.m

45N.m

85N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% 〜85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤320N

Máx. carga axial do eixo

≤160N

Folga radial do eixo (perto do flange)

≤0,08 mm

Folga axial do eixo

≤0,4 mm

Folga sem carga

≤1,5°

Força de ajuste do eixo, máx.

≤400N
