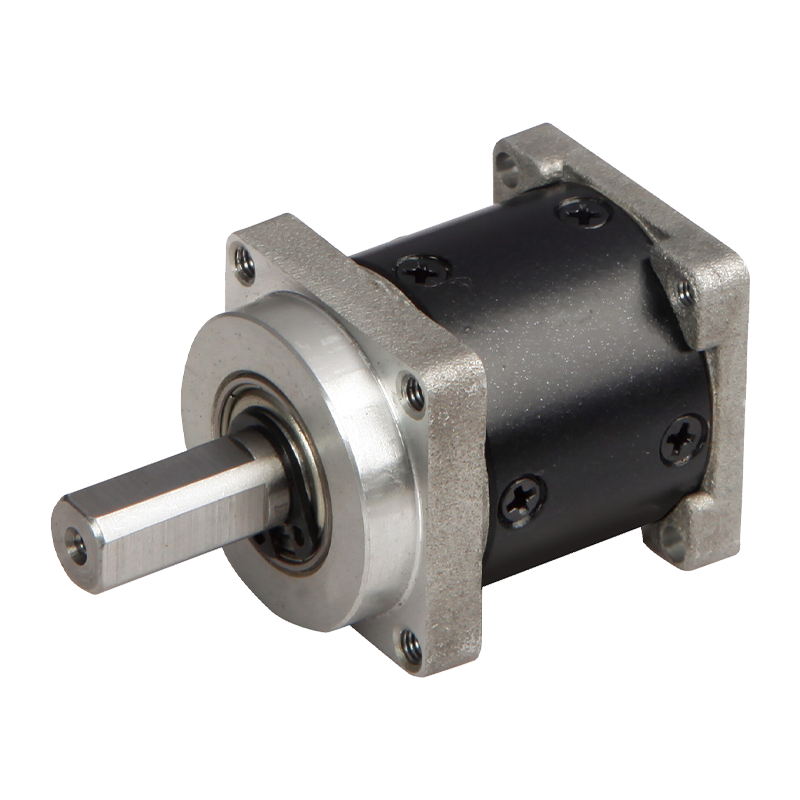

Caixa de engrenagens pequena planetária diminuta da folga de 28JXK30K 28mm

Caixa de engrenagens pequena planetária diminuta da folga de 28JXK30K 28mm

A caixa de engrenagens planetária de folga pequena em miniatura 28JXK30K de 28 mm é um dispositivo de transmissão mecânica de alto desempenho e alta precisão. Este produto possui carcaça metálica, garantindo sua robustez e longa vida útil. O eixo de saída é projetado com rolamentos, permitindo uma carga radial máxima de 35N e uma carga axial máxima de 25N. A folga radial e a folga axial são controladas em 0,07 mm e 0,3 mm, respectivamente, garantindo uma operação suave e precisa. A folga sem carga não excede 0,50 mm, aumentando ainda mais a estabilidade da transmissão. A caixa de engrenagens suporta vários parâmetros de relação de transmissão, incluindo estágio um 3.75.2, estágio dois 14 27 e estágio três 51139, atendendo a diferentes requisitos de aplicação. Com uma eficiência de transmissão de até 90%, o torque de tolerância nominal é de 0,3 N.m e o torque de tolerância momentâneo máximo é três vezes o torque nominal. A faixa de temperatura operacional é de -10°C a 80°C, com umidade ambiente operacional de 20% 85% UR. A velocidade de entrada recomendada não excede 4.000 rpm e as direções de entrada e saída são as mesmas.

  • Caixa de engrenagens pequena planetária diminuta da folga de 28JXK30K 28mm

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetária em miniatura de 28 mm 28JXK30K

caixa de engrenagens planetária da folga pequena de 28mm,

Faixa de carga permitida: 0,3N.m~3,0N.m

Caixa de engrenagens planetárias com folga traseira pequena

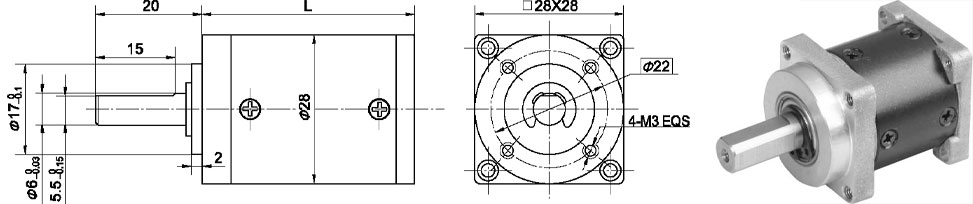

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

3,7 ~ 5,2

31

Estágio2

14 ~ 27

40.1

Estágio3

51 ~ 139

49

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Eficiência de transmissão

90%

81%

73%

Torque de tolerância nominal

0,3N.m

1,2N.m

3,0N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤35N

Máx. carga axial do eixo

≤25N

Folga radial do eixo (perto do flange)

≤0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤,50

Força de ajuste do eixo, máx.

≤100N
