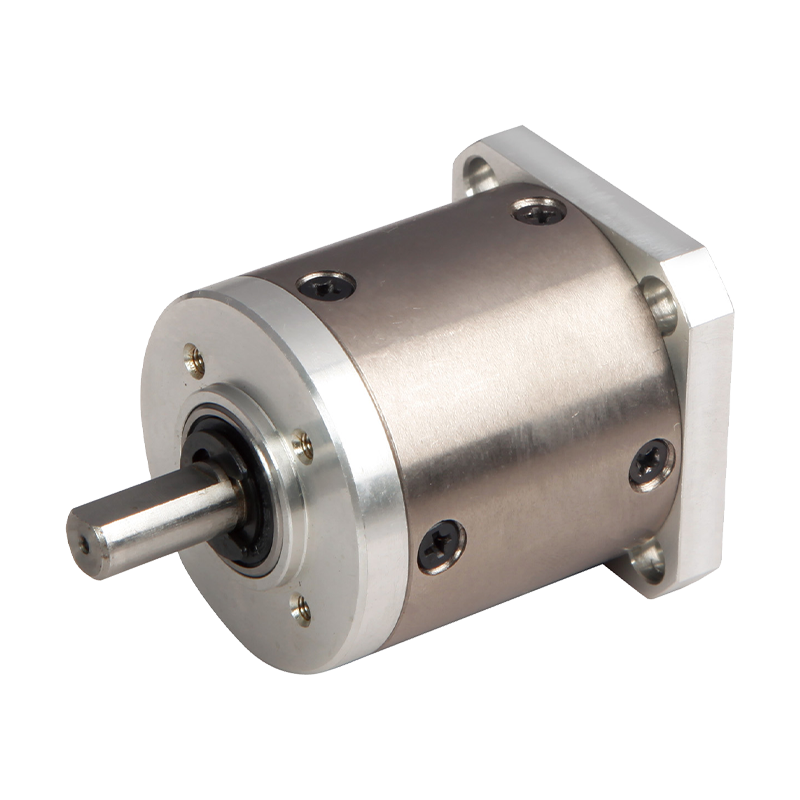

Caixa de engrenagens planetária pequena diminuta da folga da baixa margem de erro de 36JXK30K 36mm

Caixa de engrenagens planetária pequena diminuta da folga da baixa margem de erro de 36JXK30K 36mm

A 36JXK30K é uma transmissão mecânica de alto desempenho e alta precisão. Este produto usa concha de metal, durável e longa vida útil. O eixo de saída adota um projeto de rolamento, a carga radial máxima é 50N, a carga axial máxima é 30N.
Ao otimizar o processo de projeto e fabricação, a folga entre as engrenagens é controlada dentro de uma faixa muito pequena, o que pode alcançar ângulo preciso e posicionamento de posição. No processamento de máquinas-ferramenta de precisão, ele pode garantir que a ferramenta atinja com precisão a posição especificada e usinar peças de alta precisão. Em equipamentos que exigem rotação frequente para frente e para trás, como o mecanismo de alimentação de uma impressora, a caixa de engrenagens com folga baixa evita efetivamente o acúmulo de erros causados ​​pela folga inversa e garante a precisão de cada rotação para frente e para trás.

  • Caixa de engrenagens planetária pequena diminuta da folga da baixa margem de erro de 36JXK30K 36mm

+86 0579-86817938-836

[email protected]

Caixa de engrenagens planetárias em miniatura de 36 mm 36JXK30K

caixa de engrenagens planetária pequena do chicote traseiro de 36mm,

Faixa de carga permitida: 0,3N.m~3,0N.m

Caixa de engrenagens planetárias com folga traseira pequena

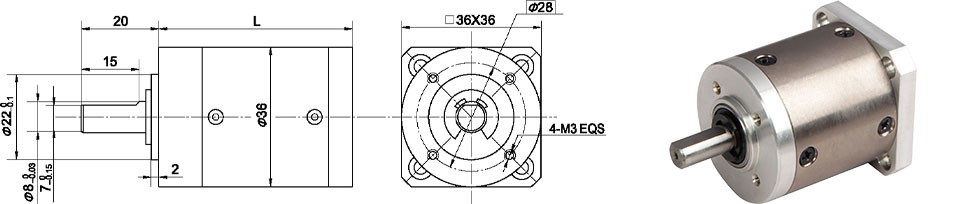

Dimensões

Parâmetro

Parâmetro de relação de transmissão

Relação de engrenagem

Dimensão L

Estágio1

3,7 ~ 5,2

27

Estágio2

14 ~ 27

34.2

Estágio3

51〜139

41.1

Parâmetro

Parâmetro

Estágio1

Estágio2

Estágio3

Eficiência de transmissão

90%

81%

73%

Torque de tolerância nominal

0,3N.m

1,2N.m

3,0N.m

Torque máximo de tolerância momentânea

Três vezes o torque nominal

Temperatura operacional

-10℃~80℃

Umidade ambiente operacional

20% ~ 85% UR

Recomendar velocidade de entrada

≤4000rpm

Direção de entrada e saída

Mesma direção

Dados Técnicos

Material de habitação

Metálico

Rolamento na saída

Rolamentos de esferas

Máx. Carga radial (10 mm do flange)

≤50N

Máx. carga axial do eixo

≤30N

Folga radial do eixo (perto do flange)

≤0,07 mm

Folga axial do eixo

≤0,3mm

Folga sem carga

≤0,5°

Força de ajuste do eixo, máx.

≤120N
